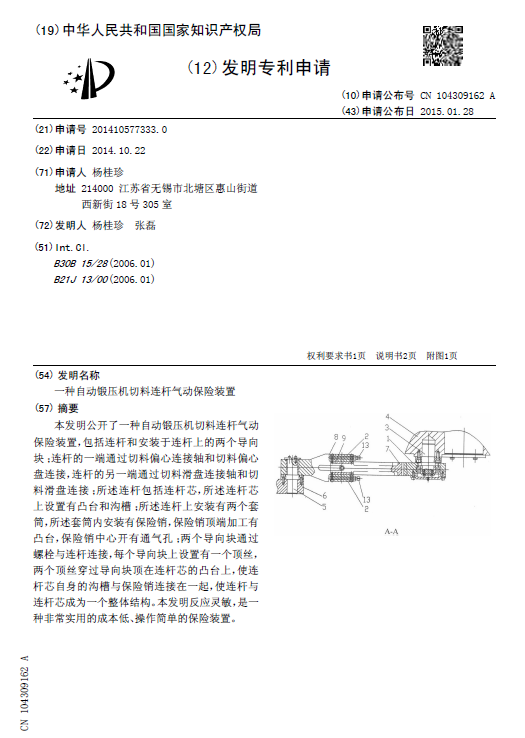

[發明公布] 一種自動鍛壓機切料連桿氣動保險裝置

申請公布號：CN104309162A

申請公布日：2015.01.28

申請號：2014105773330

申請日：2014.10.22

申請人：楊桂珍

發明人：楊桂珍; 張磊

地址：214000江蘇省無錫市北塘區惠山街道西新街18號305室

摘要： 本發明公開了一種自動鍛壓機切料連桿氣動保險裝置，包括連桿和安裝于連桿上的兩個導向塊；連桿的一端通過切料偏心連接軸和切料偏心盤連接，連桿的另一端通過切料滑盤連接軸和切料滑盤連接；所述連桿包括連桿芯，所述連桿芯上設置有凸臺和溝槽；所述連桿上安裝有兩個套筒，所述套筒內安裝有保險銷，保險銷頂端加工有凸臺，保險銷中心開有通氣孔；兩個導向塊通過螺栓與連桿連接，每個導向塊上設置有一個頂絲，兩個頂絲穿過導向塊頂在連桿芯的凸臺上，使連桿芯自身的溝槽與保險銷連接在一起，使連桿與連桿芯成為一個整體結構。本發明反應靈敏，是一種非常實用的成本低、操作簡單的保險裝置。
