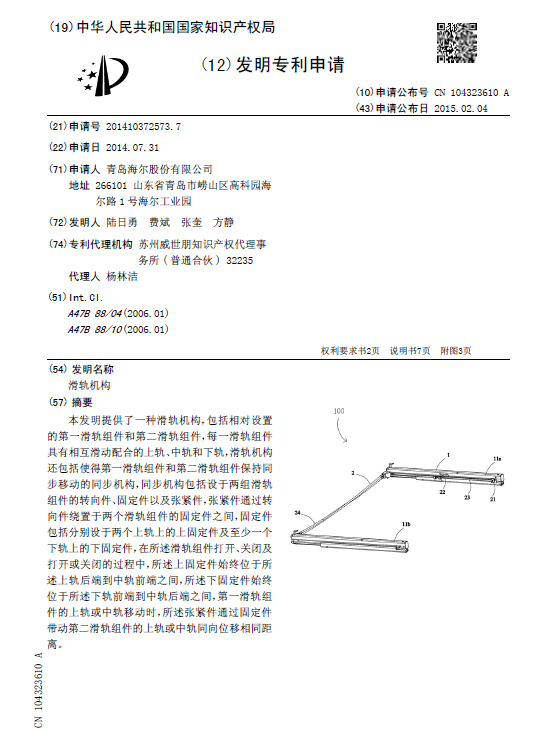

[發明公布] 滑軌機構

申請公布號：CN104323610A

申請公布日：2015.02.04

申請號：2014103725737

申請日：2014.07.31

申請人：青島海爾股份有限公司

發明人：陸日勇; 費斌; 張奎; 方靜

地址：266101山東省青島市嶗山區高科園海爾路1號海爾工業園

摘要： 本發明提供了一種滑軌機構，包括相對設置的第一滑軌組件和第二滑軌組件，每一滑軌組件具有相互滑動配合的上軌、中軌和下軌，滑軌機構還包括使得第一滑軌組件和第二滑軌組件保持同步移動的同步機構，同步機構包括設于兩組滑軌組件的轉向件、固定件以及張緊件，張緊件通過轉向件繞置于兩個滑軌組件的固定件之間，固定件包括分別設于兩個上軌上的上固定件及至少一個下軌上的下固定件，在所述滑軌組件打開、關閉及打開或關閉的過程中，所述上固定件始終位于所述上軌后端到中軌前端之間，所述下固定件始終位于所述下軌前端到中軌后端之間，第一滑軌組件的上軌或中軌移動時，所述張緊件通過固定件帶動第二滑軌組件的上軌或中軌同向位移相同距離。
