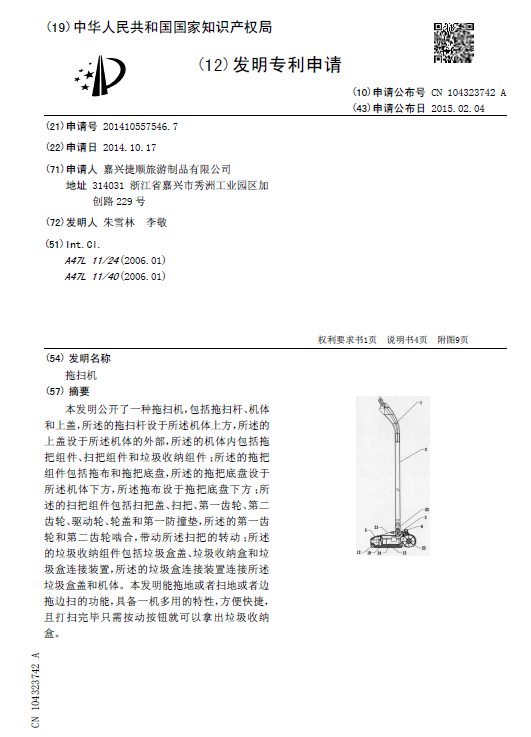

[發明公布] 拖掃機

申請公布號：CN104323742A

申請公布日：2015.02.04

申請號：2014105575467

申請日：2014.10.17

申請人：嘉興捷順旅游制品有限公司

發明人：朱雪林; 李敬

地址：314031浙江省嘉興市秀洲工業園區加創路229號

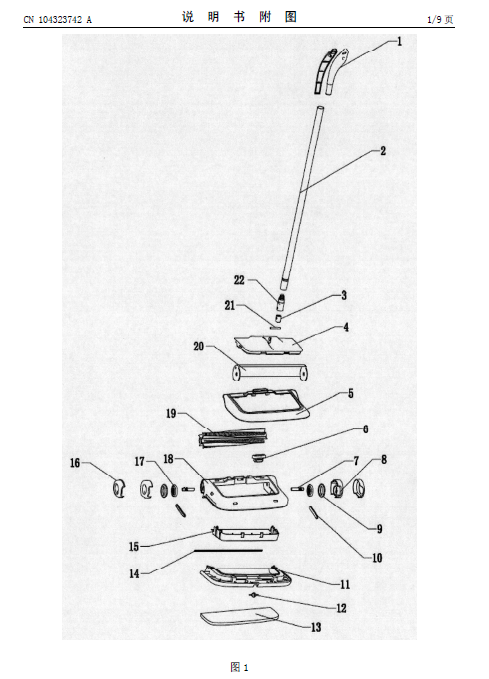

 摘要： 本發明公開了一種拖掃機，包括拖掃桿、機體和上蓋，所述的拖掃桿設于所述機體上方，所述的上蓋設于所述機體的外部，所述的機體內包括拖把組件、掃把組件和垃圾收納組件；所述的拖把組件包括拖布和拖把底盤，所述的拖把底盤設于所述機體下方，所述拖布設于拖把底盤下方；所述的掃把組件包括掃把蓋、掃把、第一齒輪、第二齒輪、驅動輪、輪蓋和第一防撞墊，所述的第一齒輪和第二齒輪嚙合，帶動所述掃把的轉動；所述的垃圾收納組件包括垃圾盒蓋、垃圾收納盒和垃圾盒連接裝置，所述的垃圾盒連接裝置連接所述垃圾盒蓋和機體。本發明能拖地或者掃地或者邊拖邊掃的功能，具備一機多用的特性，方便快捷，且打掃完畢只需按動按鈕就可以拿出垃圾收納盒。
