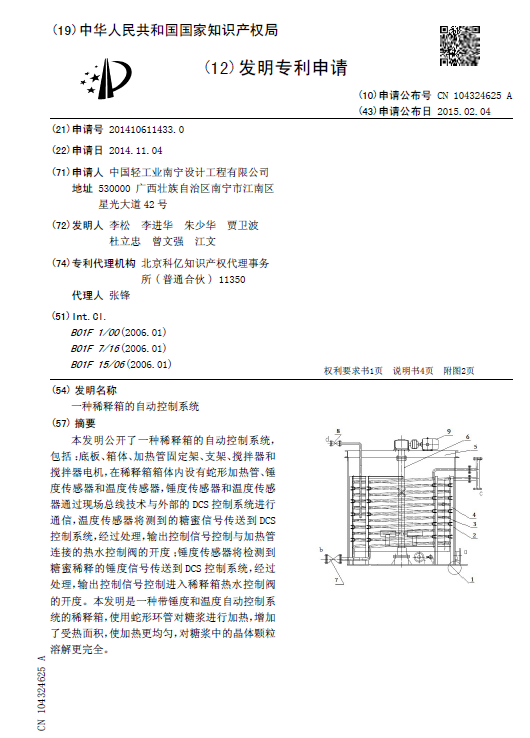

[發明公布] 一種稀釋箱的自動控制系統

申請公布號：CN104324625A

申請公布日：2015.02.04

申請號：2014106114330

申請日：2014.11.04

申請人：中國輕工業南寧設計工程有限公司

發明人：李松; 李進華; 朱少華; 賈衛波; 杜立忠; 曾文強; 江文

地址：530000廣西壯族自治區南寧市江南區星光大道42號

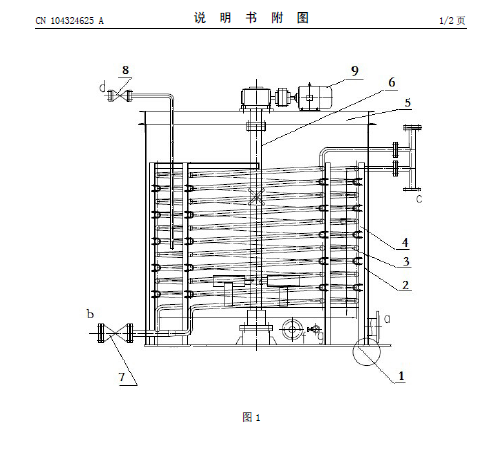

摘要： 本發明公開了一種稀釋箱的自動控制系統，包括：底板、箱體、加熱管固定架、支架、攪拌器和攪拌器電機，在稀釋箱箱體內設有蛇形加熱管、錘度傳感器和溫度傳感器，錘度傳感器和溫度傳感器通過現場總線技術與外部的DCS控制系統進行通信，溫度傳感器將測到的糖蜜信號傳送到DCS控制系統，經過處理，輸出控制信號控制與加熱管連接的熱水控制閥的開度；錘度傳感器將檢測到糖蜜稀釋的錘度信號傳送到DCS控制系統，經過處理，輸出控制信號控制進入稀釋箱熱水控制閥的開度。本發明是一種帶錘度和溫度自動控制系統的稀釋箱，使用蛇形環管對糖漿進行加熱，增加了受熱面積，使加熱更均勻，對糖漿中的晶體顆粒溶解更完全。
