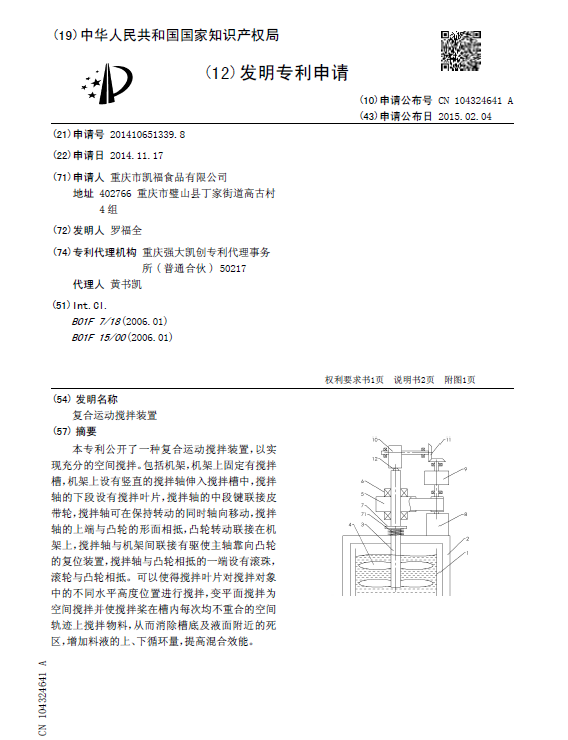

[發明公布] 復合運動攪拌裝置

申請公布號：CN104324641A

申請公布日：2015.02.04

申請號：2014106513398

申請日：2014.11.17

申請人：重慶市凱福食品有限公司

發明人：羅福全

地址：402766重慶市璧山縣丁家街道高古村4組

摘要： 本專利公開了一種復合運動攪拌裝置，以實現充分的空間攪拌。包括機架，機架上固定有攪拌槽，機架上設有豎直的攪拌軸伸入攪拌槽中，攪拌軸的下段設有攪拌葉片，攪拌軸的中段鍵聯接皮帶輪，攪拌軸可在保持轉動的同時軸向移動，攪拌軸的上端與凸輪的形面相抵，凸輪轉動聯接在機架上，攪拌軸與機架間聯接有驅使主軸靠向凸輪的復位裝置，攪拌軸與凸輪相抵的一端設有滾珠，滾輪與凸輪相抵?？梢允沟脭嚢枞~片對攪拌對象中的不同水平高度位置進行攪拌，變平面攪拌為空間攪拌并使攪拌槳在槽內每次均不重合的空間軌跡上攪拌物料，從而消除槽底及液面附近的死區，增加料液的上、下循環量，提高混合效能。
