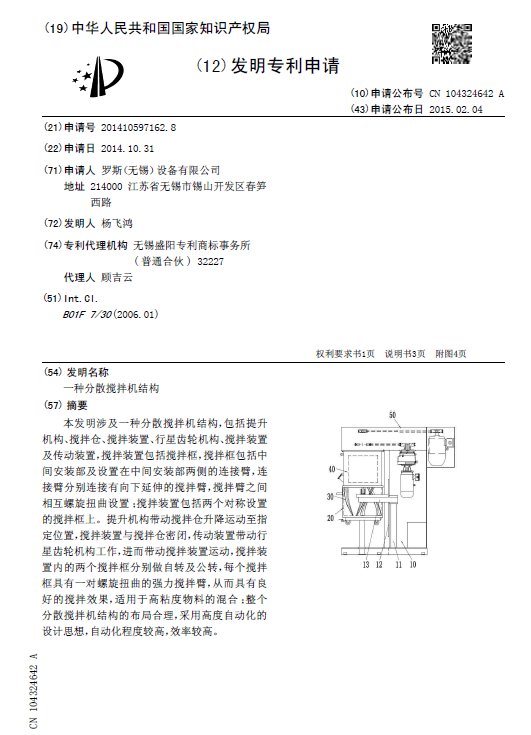

[發明公布] 一種分散攪拌機結構

申請公布號：CN104324642A

申請公布日：2015.02.04

申請號：2014105971628

申請日：2014.10.31

申請人：羅斯（無錫）設備有限公司

發明人：楊飛鴻

地址：214000江蘇省無錫市錫山開發區春筍西路

摘要： 本發明涉及一種分散攪拌機結構，包括提升機構、攪拌倉、攪拌裝置、行星齒輪機構、攪拌裝置及傳動裝置，攪拌裝置包括攪拌框，攪拌框包括中間安裝部及設置在中間安裝部兩側的連接臂，連接臂分別連接有向下延伸的攪拌臂，攪拌臂之間相互螺旋扭曲設置；攪拌裝置包括兩個對稱設置的攪拌框上。提升機構帶動攪拌倉升降運動至指定位置，攪拌裝置與攪拌倉密閉，傳動裝置帶動行星齒輪機構工作，進而帶動攪拌裝置運動，攪拌裝置內的兩個攪拌框分別做自轉及公轉，每個攪拌框具有一對螺旋扭曲的強力攪拌臂，從而具有良好的攪拌效果，適用于高粘度物料的混合；整個分散攪拌機結構的布局合理，采用高度自動化的設計思想，自動化程度較高，效率較高。
