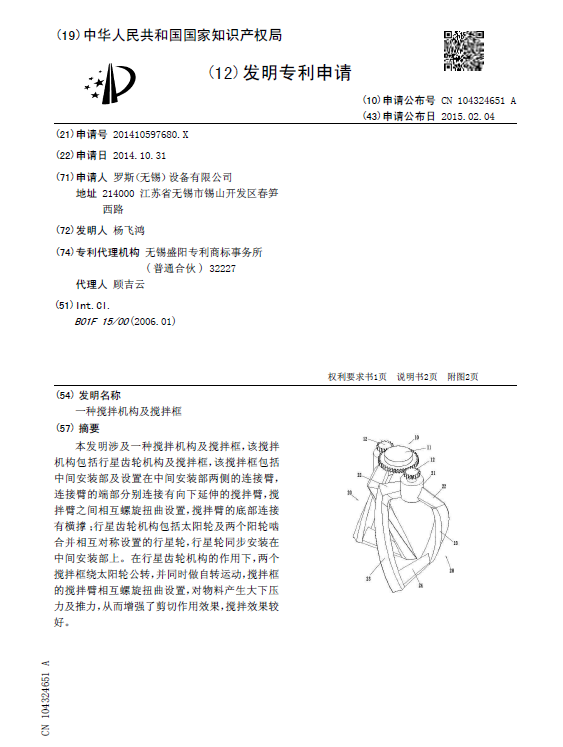

[發明公布] 一種攪拌機構及攪拌框

申請公布號：CN104324651A

申請公布日：2015.02.04

申請號：201410597680X

申請日：2014.10.31

申請人：羅斯（無錫）設備有限公司

發明人：楊飛鴻

地址：214000江蘇省無錫市錫山開發區春筍西路

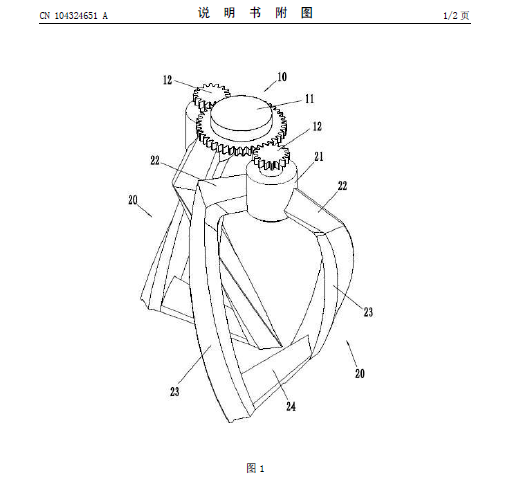

摘要： 本發明涉及一種攪拌機構及攪拌框，該攪拌機構包括行星齒輪機構及攪拌框，該攪拌框包括中間安裝部及設置在中間安裝部兩側的連接臂，連接臂的端部分別連接有向下延伸的攪拌臂，攪拌臂之間相互螺旋扭曲設置，攪拌臂的底部連接有橫撐；行星齒輪機構包括太陽輪及兩個陽輪嚙合并相互對稱設置的行星輪，行星輪同步安裝在中間安裝部上。在行星齒輪機構的作用下，兩個攪拌框繞太陽輪公轉，并同時做自轉運動，攪拌框的攪拌臂相互螺旋扭曲設置，對物料產生大下壓力及推力，從而增強了剪切作用效果，攪拌效果較好。
