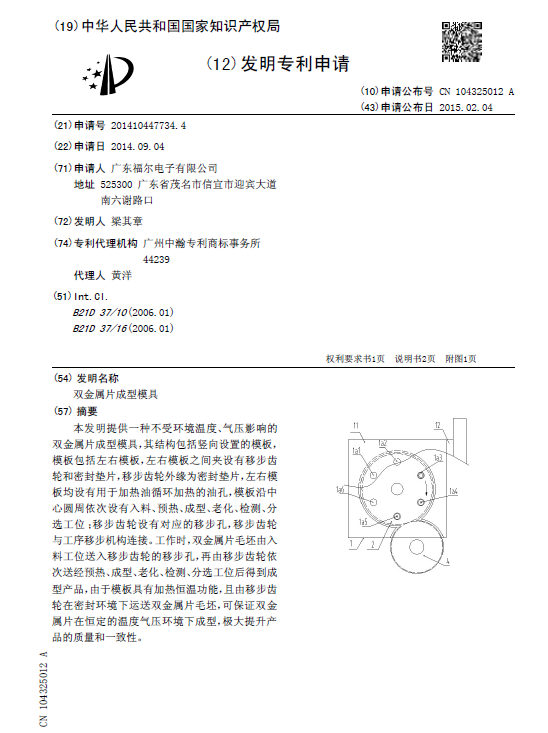

[發明公布] 雙金屬片成型模具

申請公布號：CN104325012A

申請公布日：2015.02.04

申請號：2014104477344

申請日：2014.09.04

申請人：廣東福爾電子有限公司

發明人：梁其章

地址：525300廣東省茂名市信宜市迎賓大道南六謝路口

摘要： 本發明提供一種不受環境溫度、氣壓影響的雙金屬片成型模具，其結構包括豎向設置的模板，模板包括左右模板，左右模板之間夾設有移步齒輪和密封墊片，移步齒輪外緣為密封墊片，左右模板均設有用于加熱油循環加熱的油孔，模板沿中心圓周依次設有入料、預熱、成型、老化、檢測、分選工位；移步齒輪設有對應的移步孔，移步齒輪與工序移步機構連接。工作時，雙金屬片毛坯由入料工位送入移步齒輪的移步孔，再由移步齒輪依次送經預熱、成型、老化、檢測、分選工位后得到成型產品，由于模板具有加熱恒溫功能，且由移步齒輪在密封環境下運送雙金屬片毛坯，可保證雙金屬片在恒定的溫度氣壓環境下成型，極大提升產品的質量和一致性。
