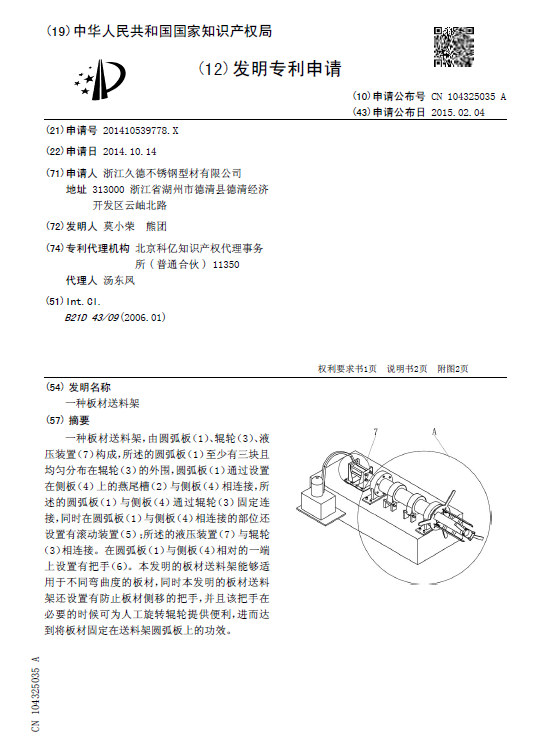

[發明公布] 一種板材送料架

申請公布號：CN104325035A

申請公布日：2015.02.04

申請號：201410539778X

申請日：2014.10.14

申請人：浙江久德不銹鋼型材有限公司

發明人：莫小榮; 熊團

地址：313000浙江省湖州市德清縣德清經濟開發區云岫北路

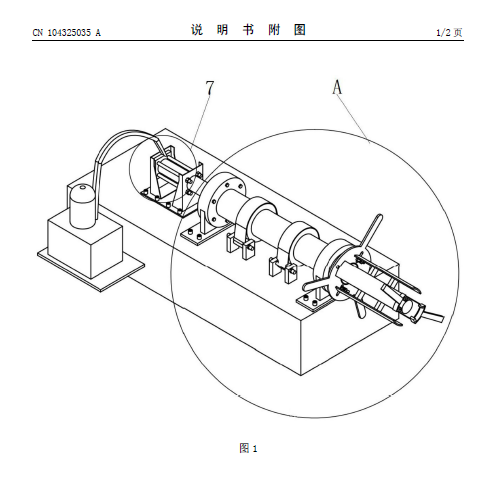

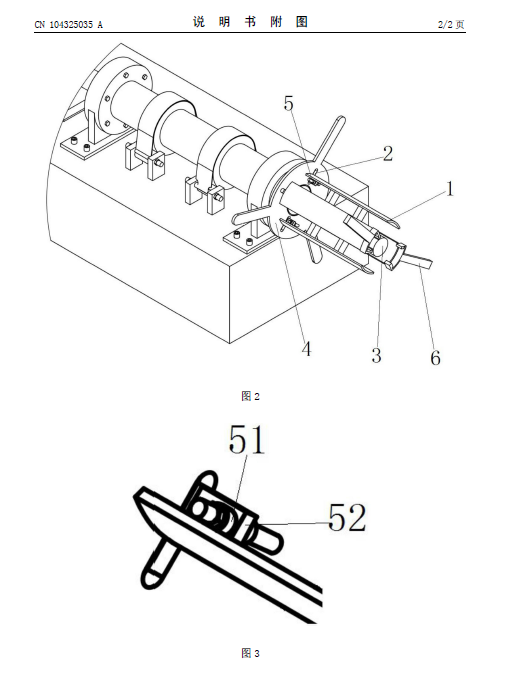

摘要： 一種板材送料架，由圓弧板（1）、輥輪（3）、液壓裝置（7）構成，所述的圓弧板（1）至少有三塊且均勻分布在輥輪（3）的外圍，圓弧板（1）通過設置在側板（4）上的燕尾槽（2）與側板（4）相連接，所述的圓弧板（1）與側板（4）通過輥輪（3）固定連接，同時在圓弧板（1）與側板（4）相連接的部位還設置有滾動裝置（5）；所述的液壓裝置（7）與輥輪（3）相連接。在圓弧板（1）與側板（4）相對的一端上設置有把手（6）。本發明的板材送料架能夠適用于不同彎曲度的板材，同時本發明的板材送料架還設置有防止板材側移的把手，并且該把手在必要的時候可為人工旋轉輥輪提供便利，進而達到將板材固定在送料架圓弧板上的功效。
