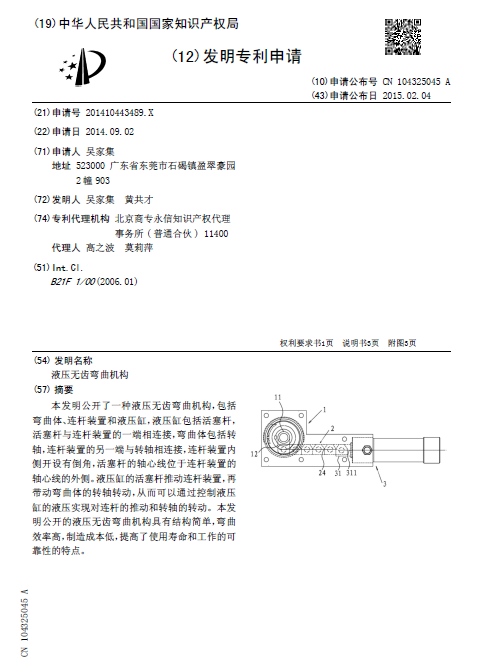

[發明公布] 液壓無齒彎曲機構

申請公布號：CN104325045A

申請公布日：2015.02.04

申請號：201410443489X

申請日：2014.09.02

申請人：吳家集

發明人：吳家集; 黃共才

地址：523000廣東省東莞市石碣鎮盈翠豪園2幢903

摘要： 本發明公開了一種液壓無齒彎曲機構，包括彎曲體、連桿裝置和液壓缸，液壓缸包括活塞桿，活塞桿與連桿裝置的一端相連接，彎曲體包括轉軸，連桿裝置的另一端與轉軸相連接，連桿裝置內側開設有倒角，活塞桿的軸心線位于連桿裝置的軸心線的外側。液壓缸的活塞桿推動連桿裝置，再帶動彎曲體的轉軸轉動，從而可以通過控制液壓缸的液壓實現對連桿的推動和轉軸的轉動。本發明公開的液壓無齒彎曲機構具有結構簡單，彎曲效率高，制造成本低，提高了使用壽命和工作的可靠性的特點。
