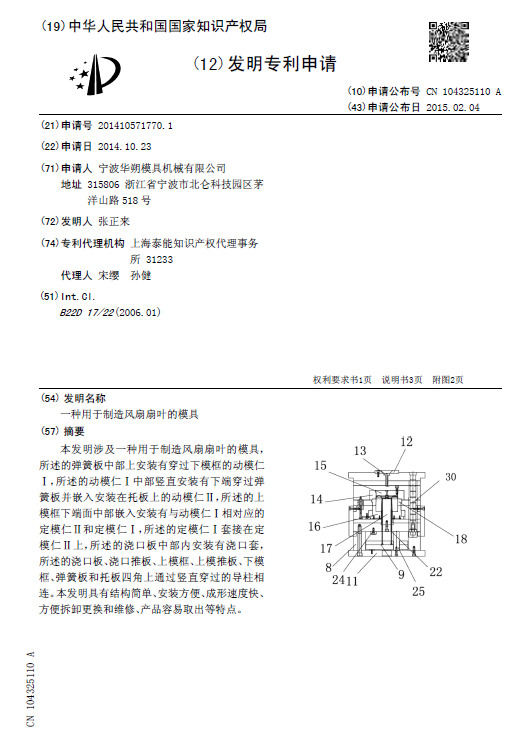

[發明公布] 一種用于制造風扇扇葉的模具

申請公布號：CN104325110A

申請公布日：2015.02.04

申請號：2014105717701

申請日：2014.10.23

申請人：寧波華朔模具機械有限公司

發明人：張正來

地址：315806浙江省寧波市北侖科技園區茅洋山路518號

摘要： 本發明涉及一種用于制造風扇扇葉的模具，所述的彈簧板中部上安裝有穿過下模框的動模仁Ⅰ，所述的動模仁Ⅰ中部豎直安裝有下端穿過彈簧板并嵌入安裝在托板上的動模仁Ⅱ，所述的上?？蛳露嗣嬷胁壳度氚惭b有與動模仁Ⅰ相對應的定模仁Ⅱ和定模仁Ⅰ，所述的定模仁Ⅰ套接在定模仁Ⅱ上，所述的澆口板中部內安裝有澆口套，所述的澆口板、澆口推板、上?？颉⑸夏Ｍ瓢?、下?？颉椈砂搴屯邪逅慕巧贤ㄟ^豎直穿過的導柱相連。本發明具有結構簡單、安裝方便、成形速度快、方便拆卸更換和維修、產品容易取出等特點。
