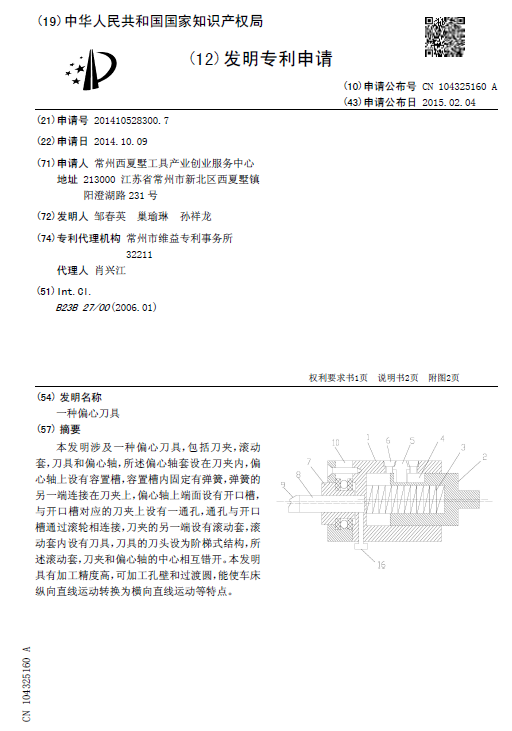

[發明公布] 一種偏心刀具

申請公布號：CN104325160A

申請公布日：2015.02.04

申請號：2014105283007

申請日：2014.10.09

申請人：常州西夏墅工具產業創業服務中心

發明人：鄒春英; 巢瑜琳; 孫祥龍

地址：213000江蘇省常州市新北區西夏墅鎮陽澄湖路231號

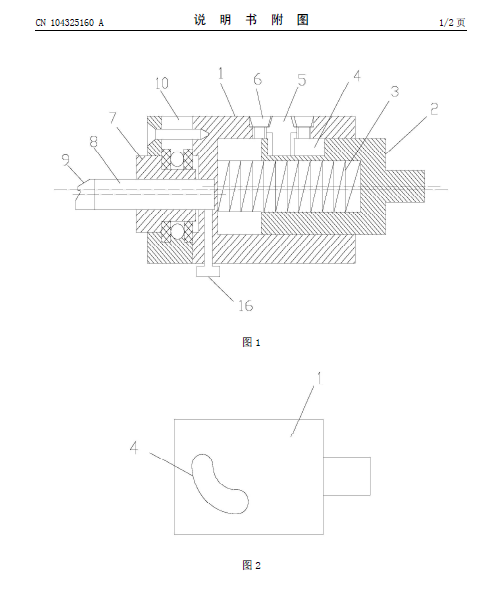

摘要： 本發明涉及一種偏心刀具，包括刀夾，滾動套，刀具和偏心軸，所述偏心軸套設在刀夾內，偏心軸上設有容置槽，容置槽內固定有彈簧，彈簧的另一端連接在刀夾上，偏心軸上端面設有開口槽，與開口槽對應的刀夾上設有一通孔，通孔與開口槽通過滾輪相連接，刀夾的另一端設有滾動套，滾動套內設有刀具，刀具的刀頭設為階梯式結構，所述滾動套，刀夾和偏心軸的中心相互錯開。本發明具有加工精度高，可加工孔壁和過渡圓，能使車床縱向直線運動轉換為橫向直線運動等特點。
