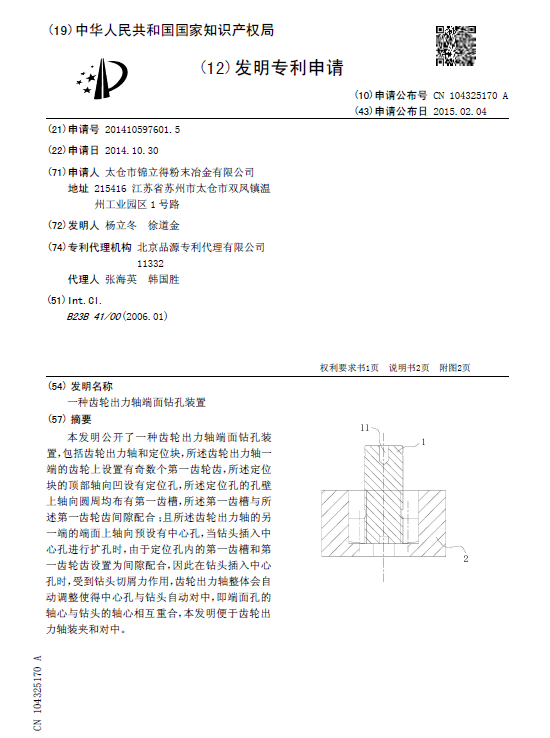

[發明公布] 一種齒輪出力軸端面鉆孔裝置

申請公布號：CN104325170A

申請公布日：2015.02.04

申請號：2014105976015

申請日：2014.10.30

申請人：太倉市錦立得粉末冶金有限公司

發明人：楊立冬; 徐道金

地址：215416江蘇省蘇州市太倉市雙鳳鎮溫州工業園區1號路

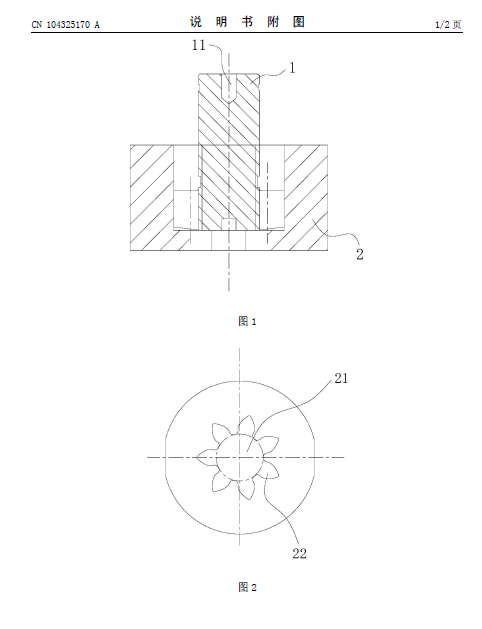

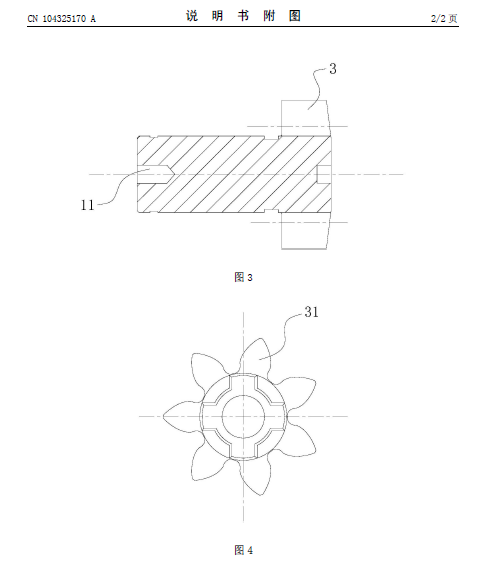

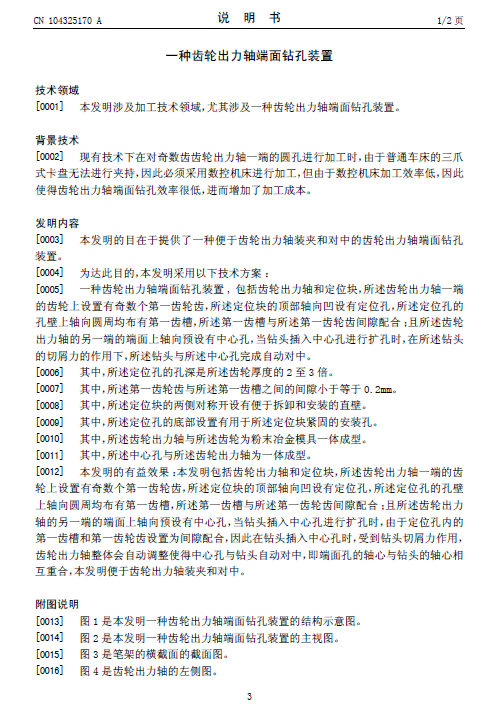

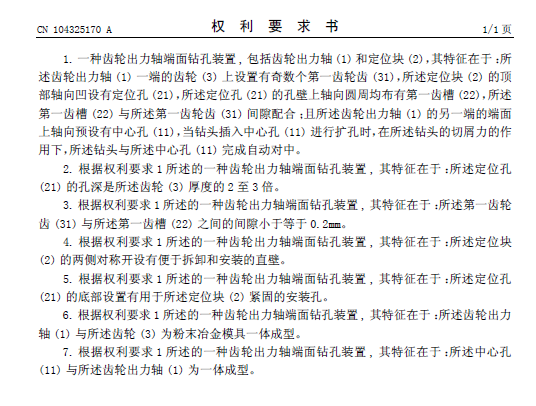

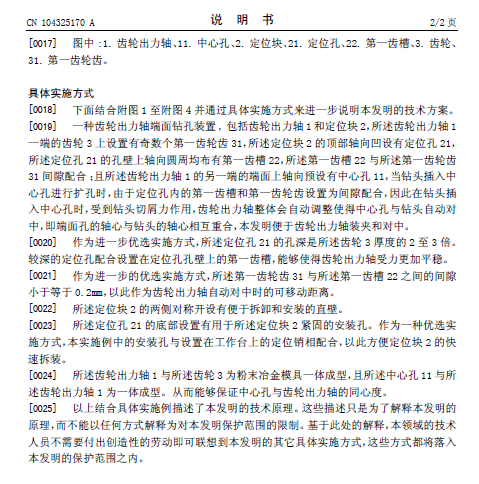

摘要： 本發明公開了一種齒輪出力軸端面鉆孔裝置，包括齒輪出力軸和定位塊，所述齒輪出力軸一端的齒輪上設置有奇數個第一齒輪齒，所述定位塊的頂部軸向凹設有定位孔，所述定位孔的孔壁上軸向圓周均布有第一齒槽，所述第一齒槽與所述第一齒輪齒間隙配合；且所述齒輪出力軸的另一端的端面上軸向預設有中心孔，當鉆頭插入中心孔進行擴孔時，由于定位孔內的第一齒槽和第一齒輪齒設置為間隙配合，因此在鉆頭插入中心孔時，受到鉆頭切屑力作用，齒輪出力軸整體會自動調整使得中心孔與鉆頭自動對中，即端面孔的軸心與鉆頭的軸心相互重合，本發明便于齒輪出力軸裝夾和對中。
