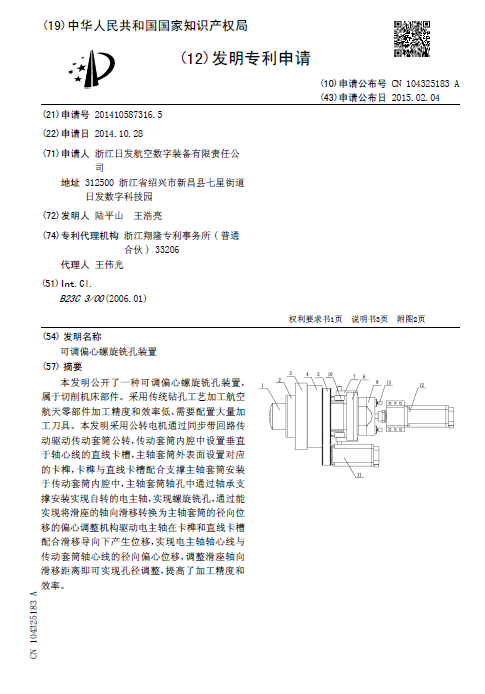

[發明公布] 可調偏心螺旋銑孔裝置

申請公布號：CN104325183A

申請公布日：2015.02.04

申請號：2014105873165

申請日：2014.10.28

申請人：浙江日發航空數字裝備有限責任公司

發明人：陸平山; 王浩亮

地址：312500浙江省紹興市新昌縣七星街道日發數字科技園

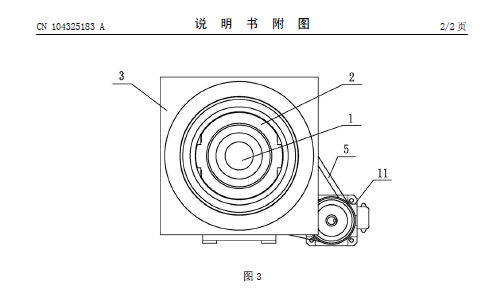

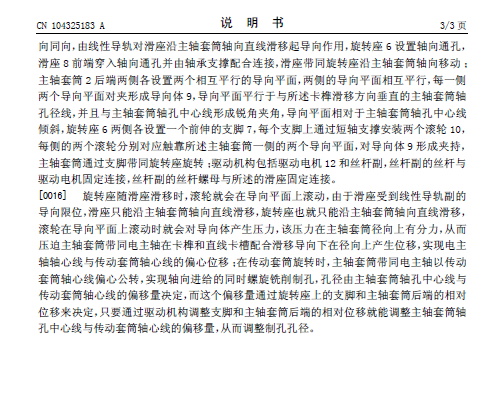

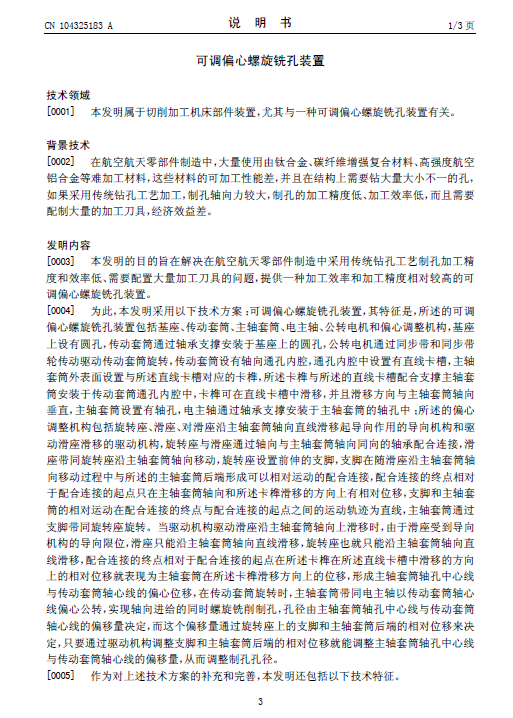

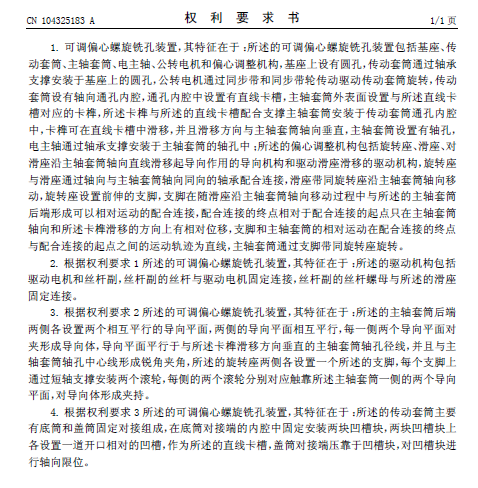

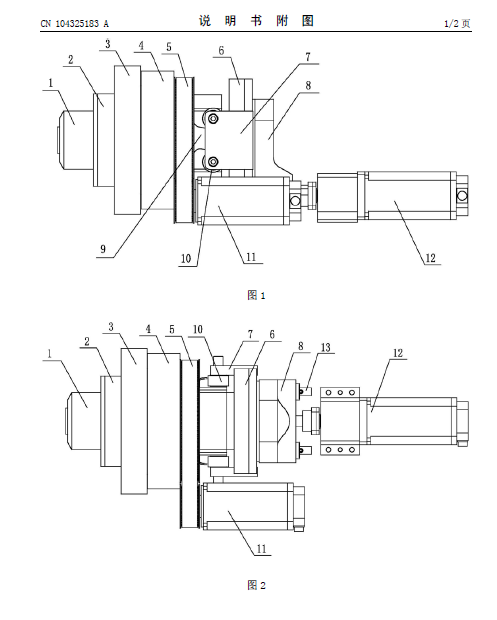

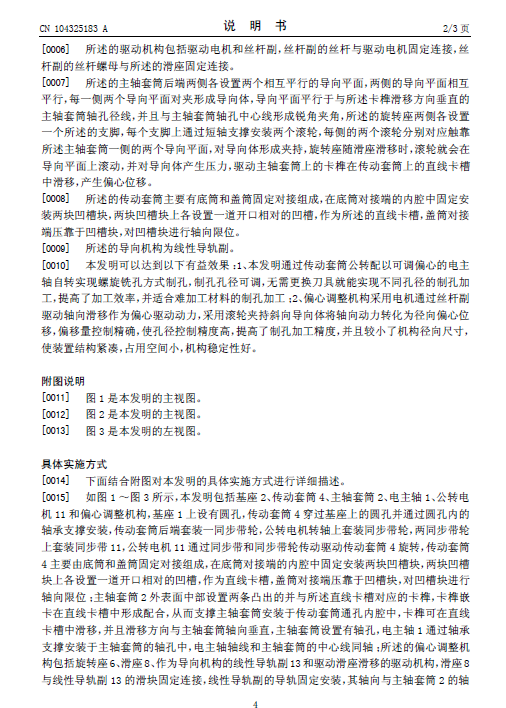

摘要： 本發明公開了一種可調偏心螺旋銑孔裝置，屬于切削機床部件。采用傳統鉆孔工藝加工航空航天零部件加工精度和效率低，需要配置大量加工刀具。本發明采用公轉電機通過同步帶回路傳動驅動傳動套筒公轉，傳動套筒內腔中設置垂直于軸心線的直線卡槽，主軸套筒外表面設置對應的卡榫，卡榫與直線卡槽配合支撐主軸套筒安裝于傳動套筒內腔中，主軸套筒軸孔中通過軸承支撐安裝實現自轉的電主軸，實現螺旋銑孔，通過能實現將滑座的軸向滑移轉換為主軸套筒的徑向位移的偏心調整機構驅動電主軸在卡榫和直線卡槽配合滑移導向下產生位移，實現電主軸軸心線與傳動套筒軸心線的徑向偏心位移，調整滑座軸向滑移距離即可實現孔徑調整，提高了加工精度和效率。
