[發明公布] 一種汽車一二擋撥叉端面加工設備

申請公布號：CN104325184A

申請公布日：2015.02.04

申請號：2014106069424

申請日：2014.10.30

申請人：重慶和劍機械制造有限公司

發明人：王詩義

地址：402761重慶市璧山縣來鳳街道辦事處來鳳村10組

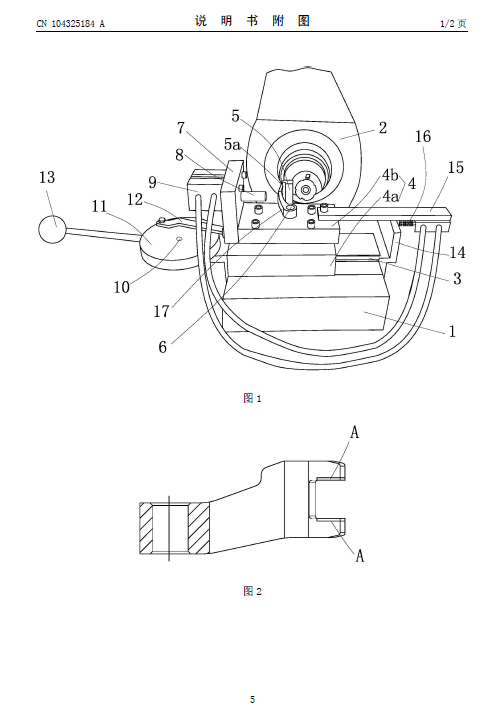

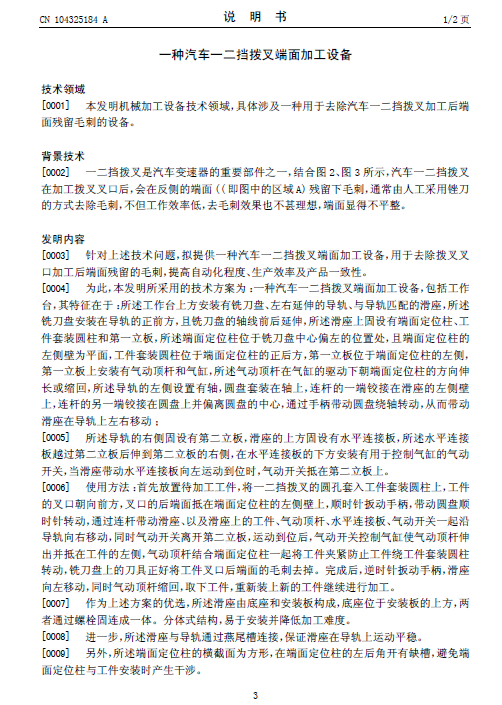

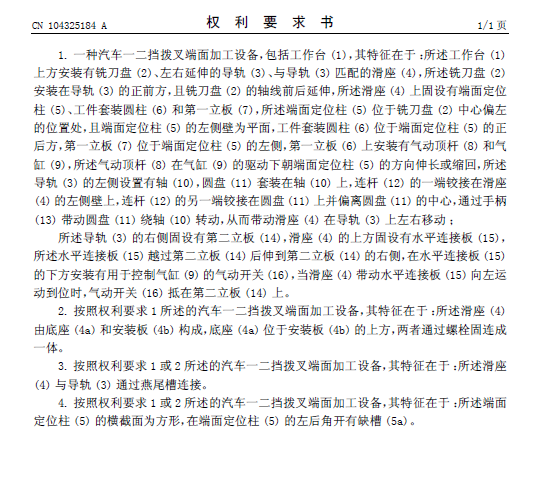

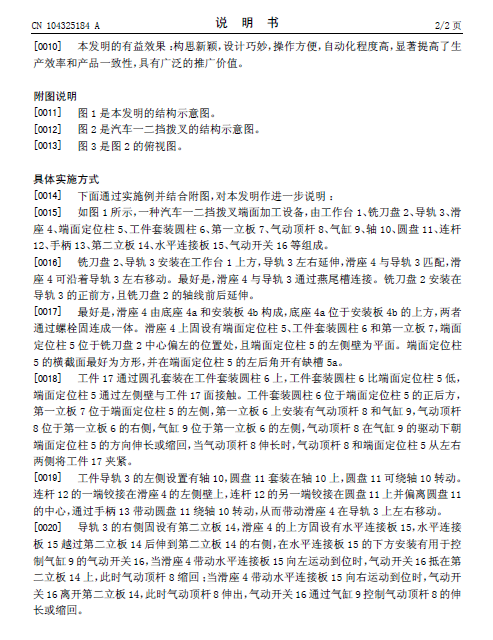

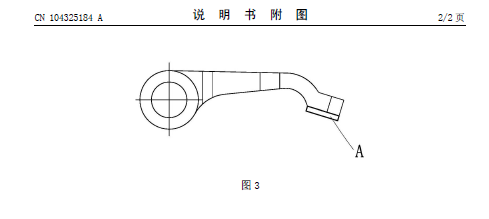

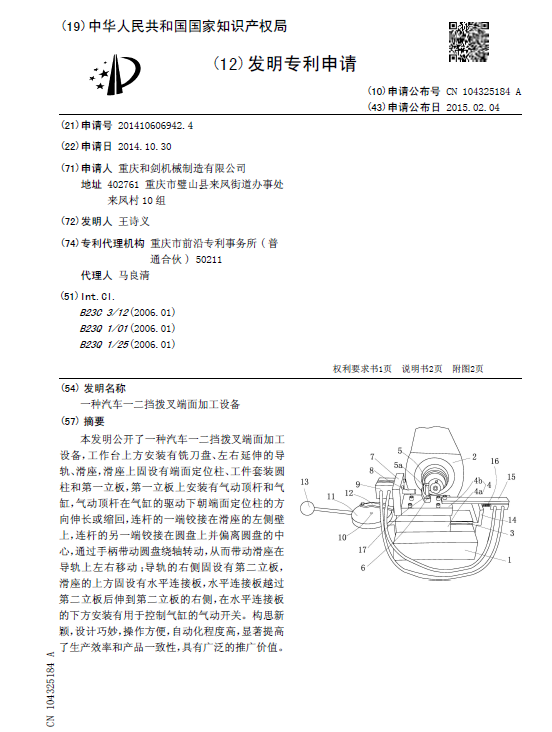

摘要： 本發明公開了一種汽車一二擋撥叉端面加工設備，工作臺上方安裝有銑刀盤、左右延伸的導軌、滑座，滑座上固設有端面定位柱、工件套裝圓柱和第一立板，第一立板上安裝有氣動頂桿和氣缸，氣動頂桿在氣缸的驅動下朝端面定位柱的方向伸長或縮回，連桿的一端鉸接在滑座的左側壁上，連桿的另一端鉸接在圓盤上并偏離圓盤的中心，通過手柄帶動圓盤繞軸轉動，從而帶動滑座在導軌上左右移動；導軌的右側固設有第二立板，滑座的上方固設有水平連接板，水平連接板越過第二立板后伸到第二立板的右側，在水平連接板的下方安裝有用于控制氣缸的氣動開關。構思新穎，設計巧妙，操作方便，自動化程度高，顯著提高了生產效率和產品一致性，具有廣泛的推廣價值。
