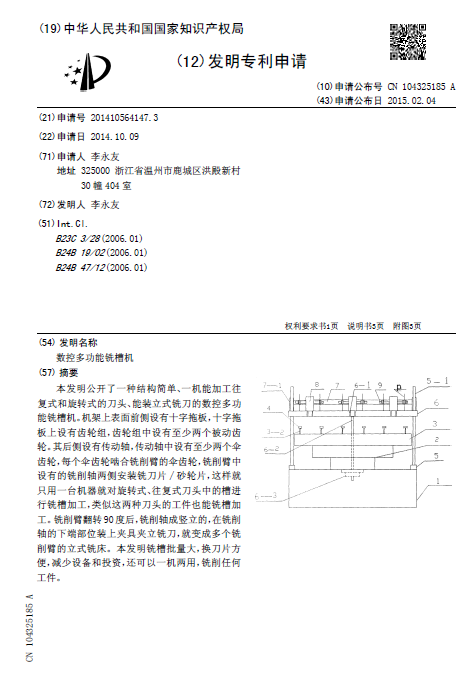

[發明公布] 數控多功能銑槽機

申請公布號：CN104325185A

申請公布日：2015.02.04

申請號：2014105641473

申請日：2014.10.09

申請人：李永友

發明人：李永友

地址：325000浙江省溫州市鹿城區洪殿新村30幢404室

摘要： 本發明公開了一種結構簡單、一機能加工往復式和旋轉式的刀頭、能裝立式銑刀的數控多功能銑槽機。機架上表面前側設有十字拖板，十字拖板上設有齒輪組，齒輪組中設有至少兩個被動齒輪。其后側設有傳動軸，傳動軸中設有至少兩個傘齒輪，每個傘齒輪嚙合銑削臂的傘齒輪，銑削臂中設有的銑削軸兩側安裝銑刀片/砂輪片，這樣就只用一臺機器就對旋轉式、往復式刀頭中的槽進行銑槽加工，類似這兩種刀頭的工件也能銑槽加工。銑削臂翻轉90度后，銑削軸成豎立的，在銑削軸的下端部位裝上夾具夾立銑刀，就變成多個銑削臂的立式銑床。本發明銑槽批量大，換刀片方便，減少設備和投資，還可以一機兩用，銑削任何工件。
