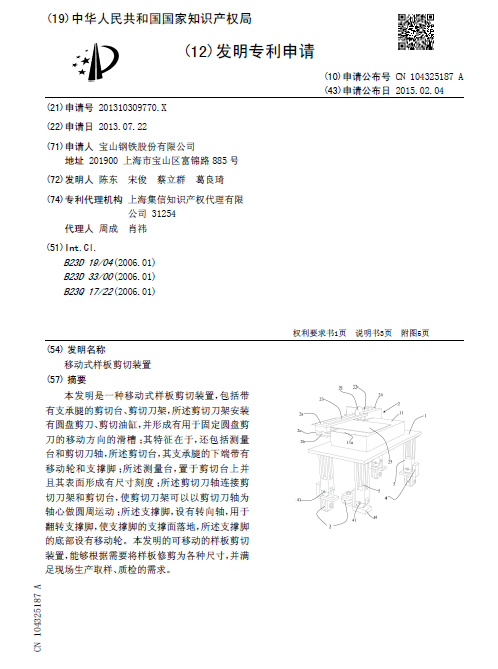

[發明公布] 移動式樣板剪切裝置

申請公布號：CN104325187A

申請公布日：2015.02.04

申請號：201310309770X

申請日：2013.07.22

申請人：寶山鋼鐵股份有限公司

發明人：陳東; 宋俊; 蔡立群; 葛良琦

地址：201900上海市寶山區富錦路885號

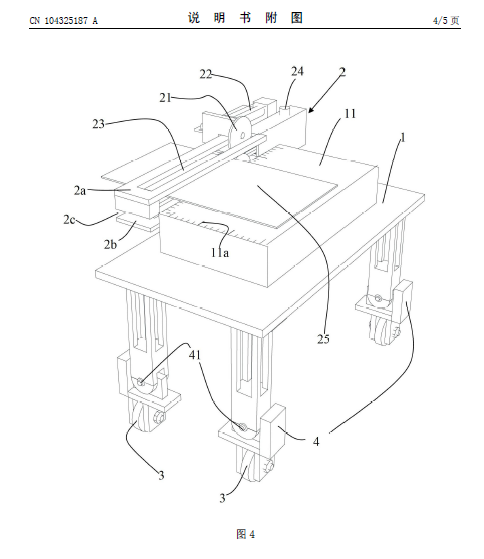

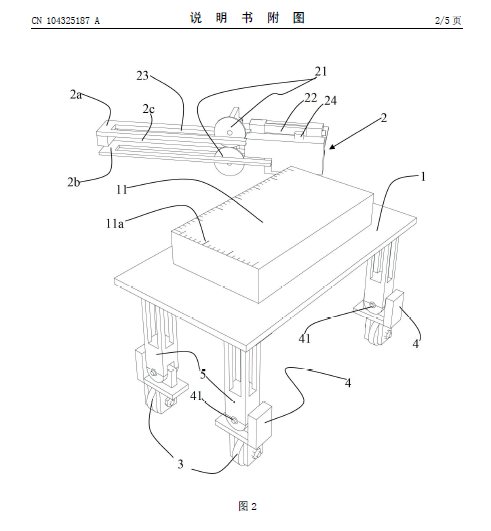

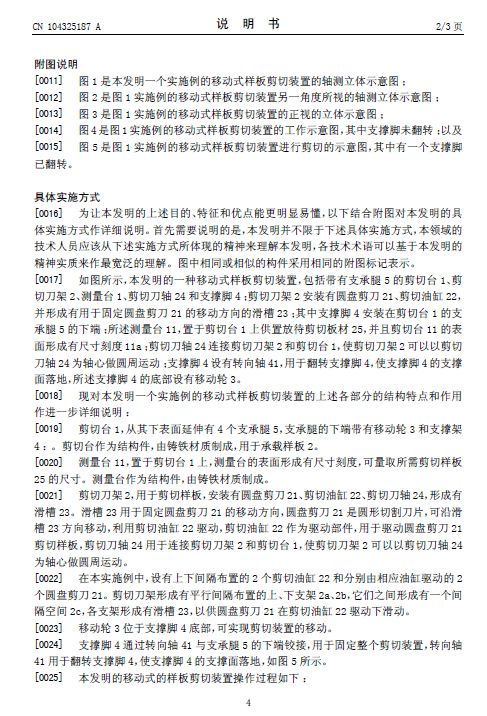

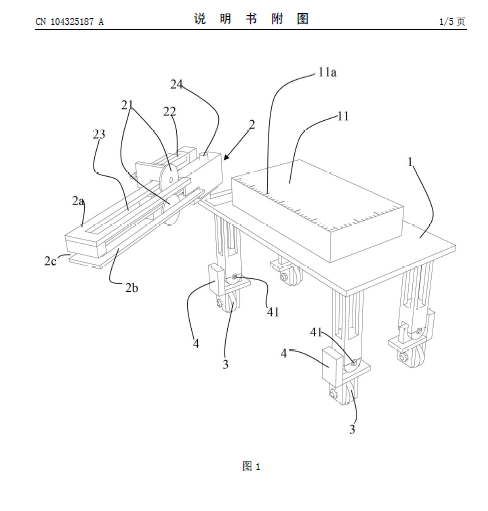

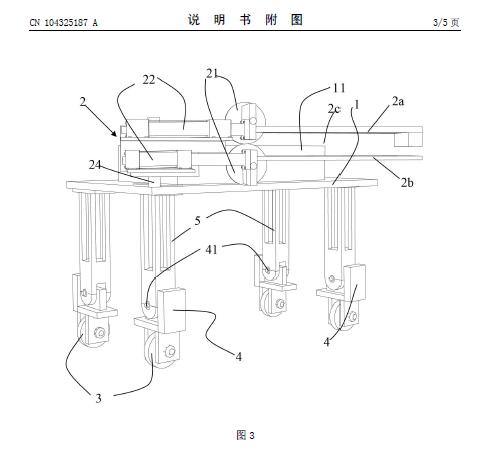

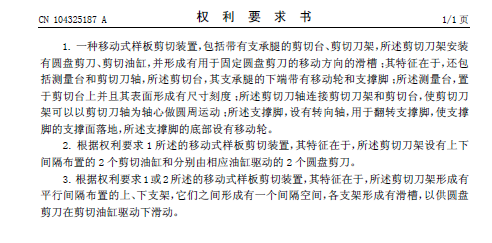

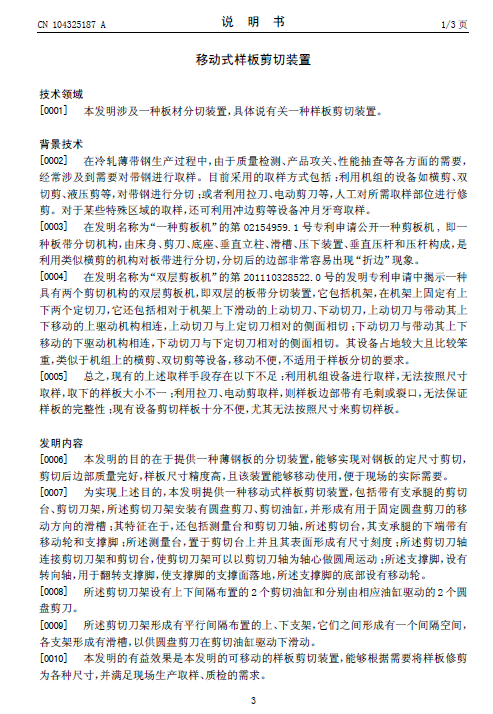

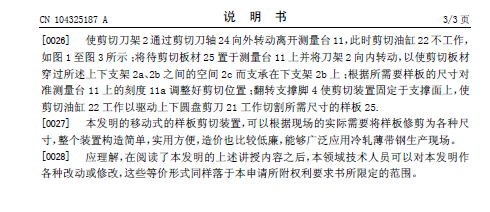

摘要： 本發明是一種移動式樣板剪切裝置，包括帶有支承腿的剪切臺、剪切刀架，所述剪切刀架安裝有圓盤剪刀、剪切油缸，并形成有用于固定圓盤剪刀的移動方向的滑槽；其特征在于，還包括測量臺和剪切刀軸，所述剪切臺，其支承腿的下端帶有移動輪和支撐腳；所述測量臺，置于剪切臺上并且其表面形成有尺寸刻度；所述剪切刀軸連接剪切刀架和剪切臺，使剪切刀架可以以剪切刀軸為軸心做圓周運動；所述支撐腳，設有轉向軸，用于翻轉支撐腳，使支撐腳的支撐面落地，所述支撐腳的底部設有移動輪。本發明的可移動的樣板剪切裝置，能夠根據需要將樣板修剪為各種尺寸，并滿足現場生產取樣、質檢的需求。
