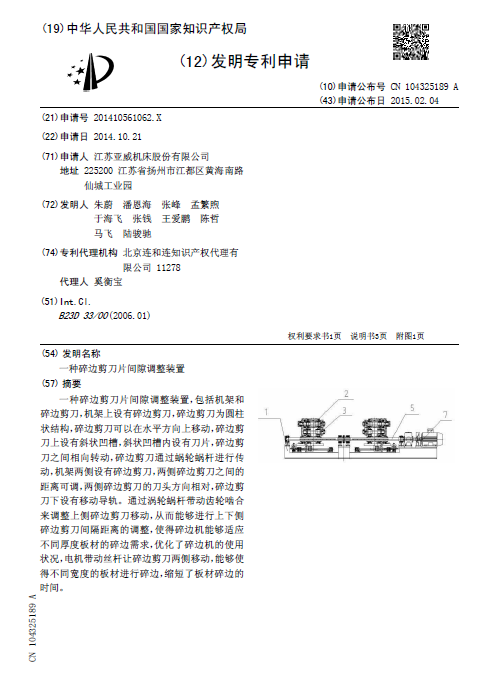

[發明公布] 一種碎邊剪刀片間隙調整裝置

申請公布號：CN104325189A

申請公布日：2015.02.04

申請號：201410561062X

申請日：2014.10.21

申請人：江蘇亞威機床股份有限公司

發明人：朱蔚; 潘恩海; 張峰; 孟繁煦; 于海飛; 張錢; 王愛鵬; 陳哲; 馬飛; 陸駿馳

地址：225200江蘇省揚州市江都區黃海南路仙城工業園

摘要： 一種碎邊剪刀片間隙調整裝置，包括機架和碎邊剪刀，機架上設有碎邊剪刀，碎邊剪刀為圓柱狀結構，碎邊剪刀可以在水平方向上移動，碎邊剪刀上設有斜狀凹槽，斜狀凹槽內設有刀片，碎邊剪刀之間相向轉動，碎邊剪刀通過蝸輪蝸桿進行傳動，機架兩側設有碎邊剪刀，兩側碎邊剪刀之間的距離可調，兩側碎邊剪刀的刀頭方向相對，碎邊剪刀下設有移動導軌。通過渦輪蝸桿帶動齒輪嚙合來調整上側碎邊剪刀移動，從而能夠進行上下側碎邊剪刀間隔距離的調整，使得碎邊機能夠適應不同厚度板材的碎邊需求，優化了碎邊機的使用狀況，電機帶動絲桿讓碎邊剪刀兩側移動，能夠使得不同寬度的板材進行碎邊，縮短了板材碎邊的時間。
