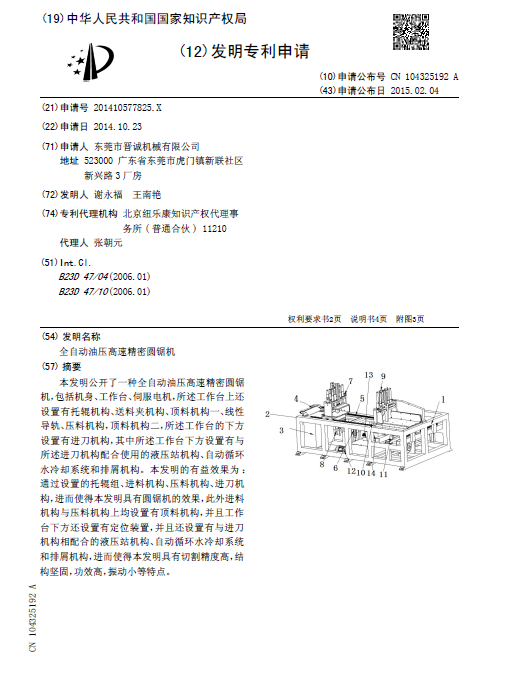

[發明公布] 全自動油壓高速精密圓鋸機

申請公布號：CN104325192A

申請公布日：2015.02.04

申請號：201410577825X

申請日：2014.10.23

申請人：東莞市晉誠機械有限公司

發明人：謝永福; 王南艷

地址：523000廣東省東莞市虎門鎮新聯社區新興路3廠房

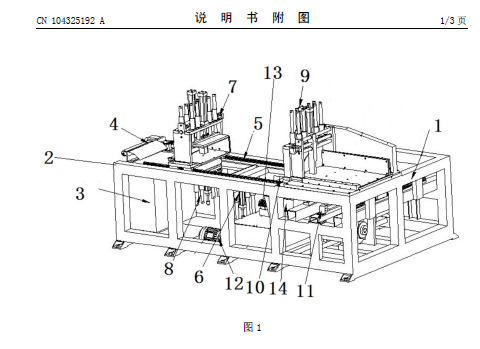

摘要： 本發明公開了一種全自動油壓高速精密圓鋸機，包括機身、工作臺、伺服電機，所述工作臺上還設置有托輥機構、送料夾機構、頂料機構一、線性導軌、壓料機構，頂料機構二，所述工作臺的下方設置有進刀機構，其中所述工作臺下方設置有與所述進刀機構配合使用的液壓站機構、自動循環水冷卻系統和排屑機構。本發明的有益效果為：通過設置的托輥組、進料機構、壓料機構、進刀機構，進而使得本發明具有圓鋸機的效果，此外進料機構與壓料機構上均設置有頂料機構，并且工作臺下方還設置有定位裝置，并且還設置有與進刀機構相配合的液壓站機構、自動循環水冷卻系統和排屑機構，進而使得本發明具有切割精度高，結構堅固，功效高，振動小等特點。
