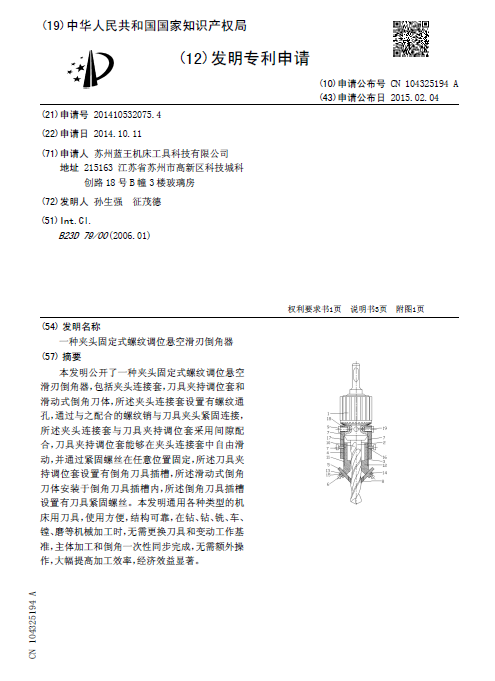

[發明公布] 一種夾頭固定式螺紋調位懸空滑刃倒角器

申請公布號：CN104325194A

申請公布日：2015.02.04

申請號：2014105320754

申請日：2014.10.11

申請人：蘇州藍王機床工具科技有限公司

發明人：孫生強; 征茂德

地址：215163江蘇省蘇州市高新區科技城科創路18號B幢3樓玻璃房

摘要： 本發明公開了一種夾頭固定式螺紋調位懸空滑刃倒角器，包括夾頭連接套，刀具夾持調位套和滑動式倒角刀體，所述夾頭連接套設置有螺紋通孔，通過與之配合的螺紋銷與刀具夾頭緊固連接，所述夾頭連接套與刀具夾持調位套采用間隙配合，刀具夾持調位套能夠在夾頭連接套中自由滑動，并通過緊固螺絲在任意位置固定，所述刀具夾持調位套設置有倒角刀具插槽，所述滑動式倒角刀體安裝于倒角刀具插槽內，所述倒角刀具插槽設置有刀具緊固螺絲。本發明通用各種類型的機床用刀具，使用方便，結構可靠，在鉆、鉆、銑、車、鏜、磨等機械加工時，無需更換刀具和變動工作基準，主體加工和倒角一次性同步完成，無需額外操作，大幅提高加工效率，經濟效益顯著。
