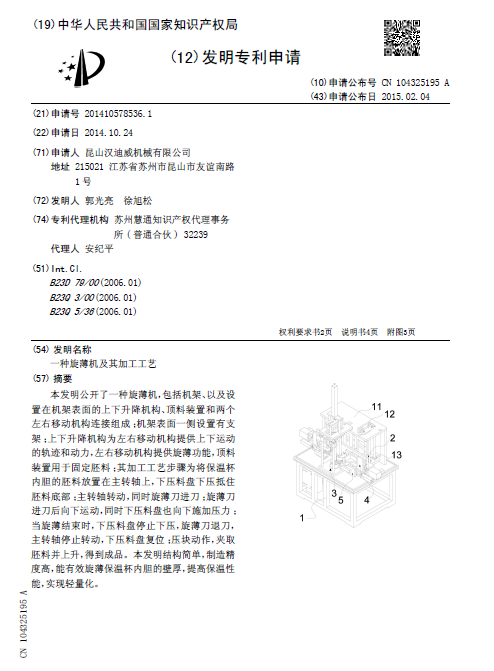

[發明公布] 一種旋薄機及其加工工藝

申請公布號：CN104325195A

申請公布日：2015.02.04

申請號：2014105785361

申請日：2014.10.24

申請人：昆山漢迪威機械有限公司

發明人：郭光亮; 徐旭松

地址：215021江蘇省蘇州市昆山市友誼南路1號

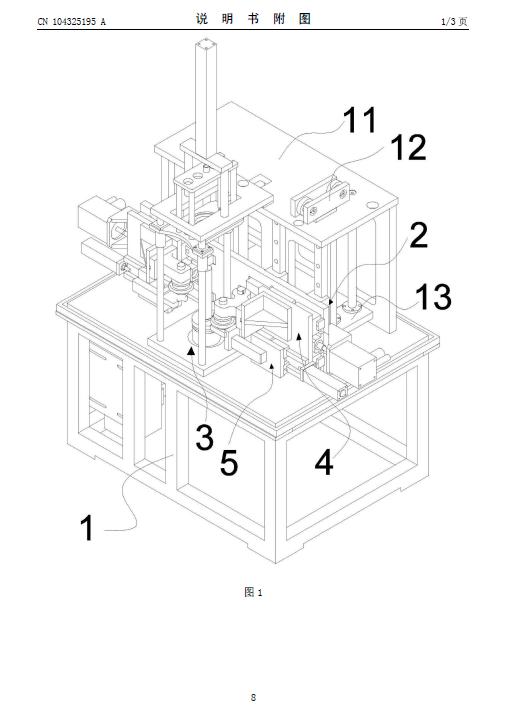

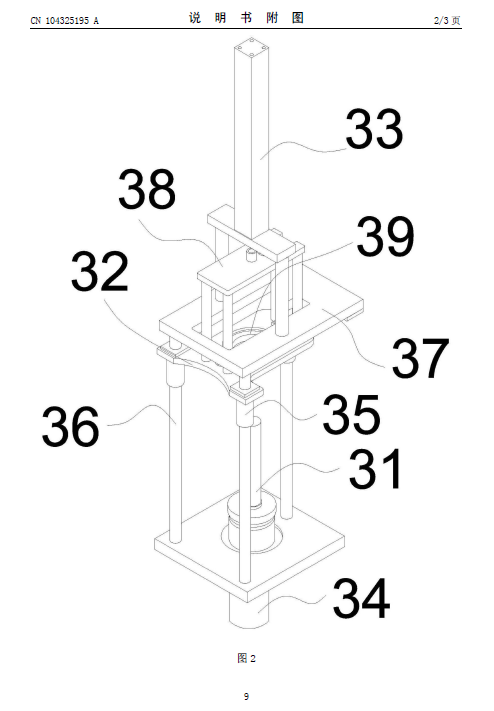

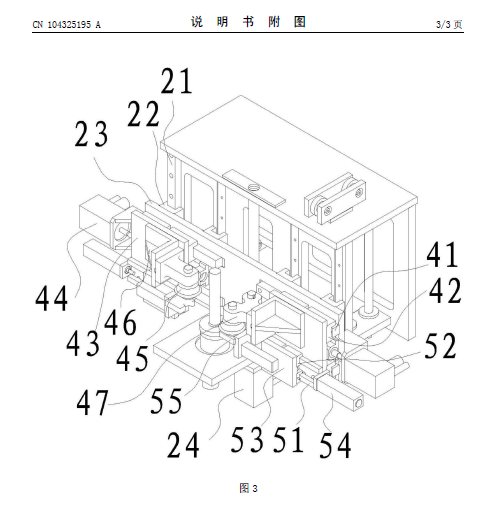

摘要： 本發明公開了一種旋薄機，包括機架、以及設置在機架表面的上下升降機構、頂料裝置和兩個左右移動機構連接組成；機架表面一側設置有支架；上下升降機構為左右移動機構提供上下運動的軌跡和動力，左右移動機構提供旋薄功能，頂料裝置用于固定胚料；其加工工藝步驟為將保溫杯內膽的胚料放置在主轉軸上，下壓料盤下壓抵住胚料底部；主轉軸轉動，同時旋薄刀進刀；旋薄刀進刀后向下運動，同時下壓料盤也向下施加壓力；當旋薄結束時，下壓料盤停止下壓，旋薄刀退刀，主轉軸停止轉動，下壓料盤復位；壓塊動作，夾取胚料并上升，得到成品。本發明結構簡單，制造精度高，能有效旋薄保溫杯內膽的壁厚，提高保溫性能，實現輕量化。
