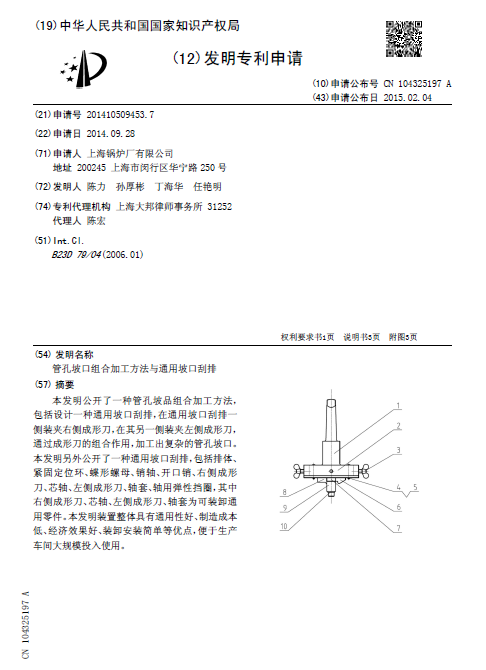

[發明公布] 管孔坡口組合加工方法與通用坡口刮排

申請公布號：CN104325197A

申請公布日：2015.02.04

申請號：2014105094537

申請日：2014.09.28

申請人：上海鍋爐廠有限公司

發明人：陳力; 孫厚彬; 丁海華; 任艷明

地址：200245上海市閔行區華寧路250號

摘要： 本發明公開了一種管孔坡品組合加工方法，包括設計一種通用坡口刮排，在通用坡口刮排一側裝夾右側成形刀，在其另一側裝夾左側成形刀，通過成形刀的組合作用，加工出復雜的管孔坡口。本發明另外公開了一種通用坡口刮排，包括排體、緊固定位環、蝶形螺母、銷軸、開口銷、右側成形刀、芯軸、左側成形刀、軸套、軸用彈性擋圈，其中右側成形刀、芯軸、左側成形刀、軸套為可裝卸通用零件。本發明裝置整體具有通用性好、制造成本低、經濟效果好、裝卸安裝簡單等優點，便于生產車間大規模投入使用。
