[發明公布] 用于同步器齒套的導棱夾

具申請公布號：CN104325199A

申請公布日：2015.02.04

申請號：2014106155665

申請日：2014.11.05

申請人：重慶市德順汽車部件制造有限公司

發明人：任德文

地址：402761重慶市璧山縣青杠街道璧青路以東

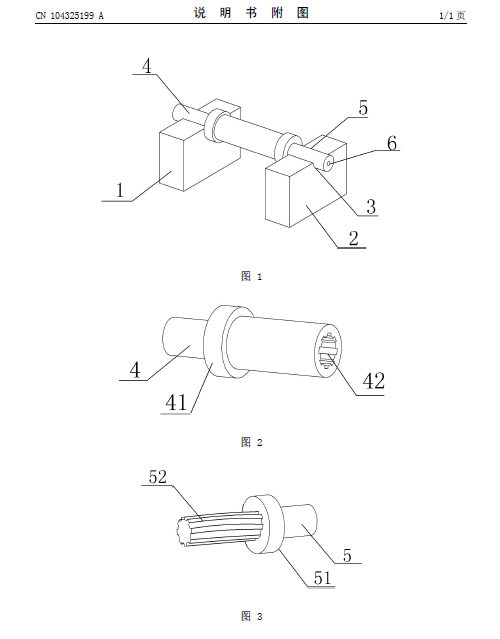

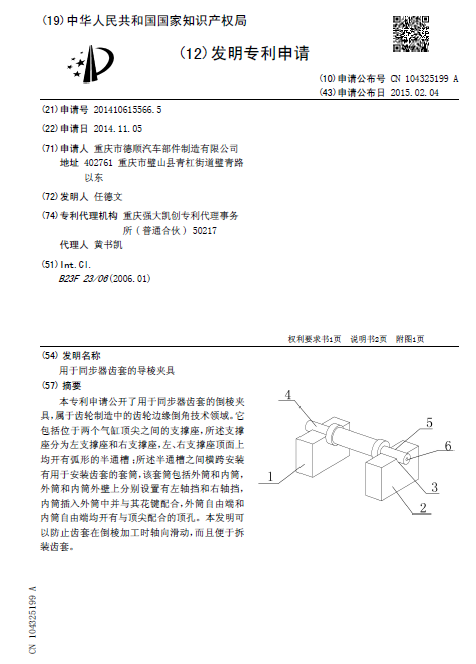

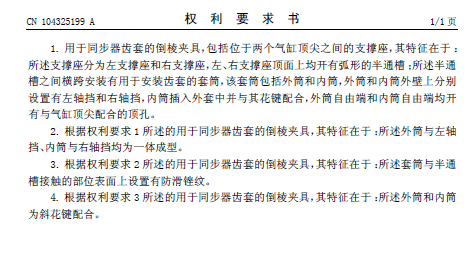

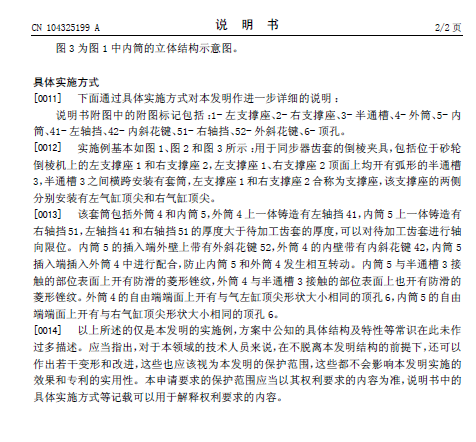

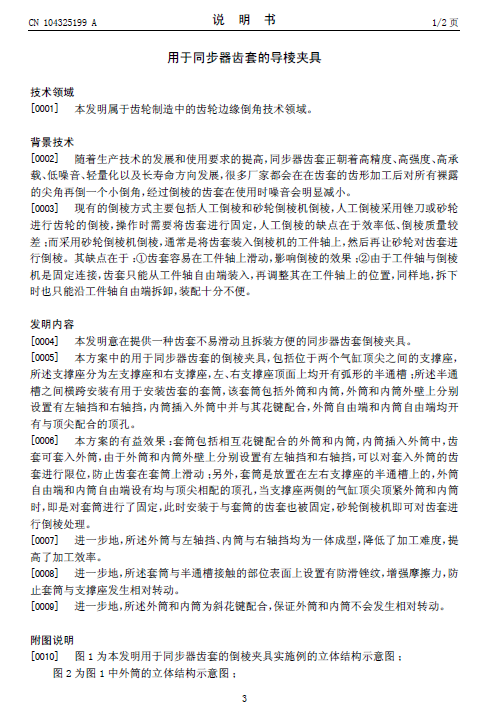

摘要： 本專利申請公開了用于同步器齒套的倒棱夾具，屬于齒輪制造中的齒輪邊緣倒角技術領域。它包括位于兩個氣缸頂尖之間的支撐座，所述支撐座分為左支撐座和右支撐座，左、右支撐座頂面上均開有弧形的半通槽；所述半通槽之間橫跨安裝有用于安裝齒套的套筒，該套筒包括外筒和內筒，外筒和內筒外壁上分別設置有左軸擋和右軸擋，內筒插入外筒中并與其花鍵配合，外筒自由端和內筒自由端均開有與頂尖配合的頂孔。本發明可以防止齒套在倒棱加工時軸向滑動，而且便于拆裝齒套。
