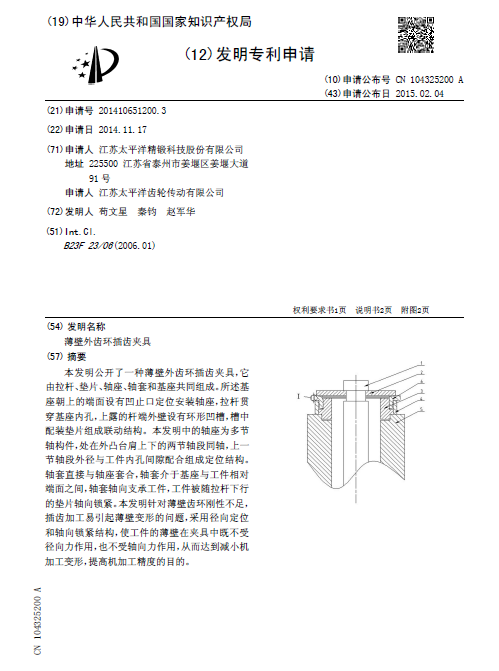

[發明公布] 薄壁外齒環插齒夾具

申請公布號：CN104325200A

申請公布日：2015.02.04

申請號：2014106512003

申請日：2014.11.17

申請人：江蘇太平洋精鍛科技股份有限公司; 江蘇太平洋齒輪傳動有限公司

發明人：茍文星; 秦鈞; 趙軍華

地址：225500江蘇省泰州市姜堰區姜堰大道91號

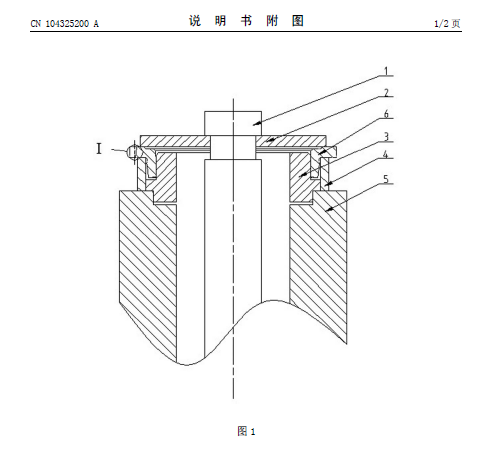

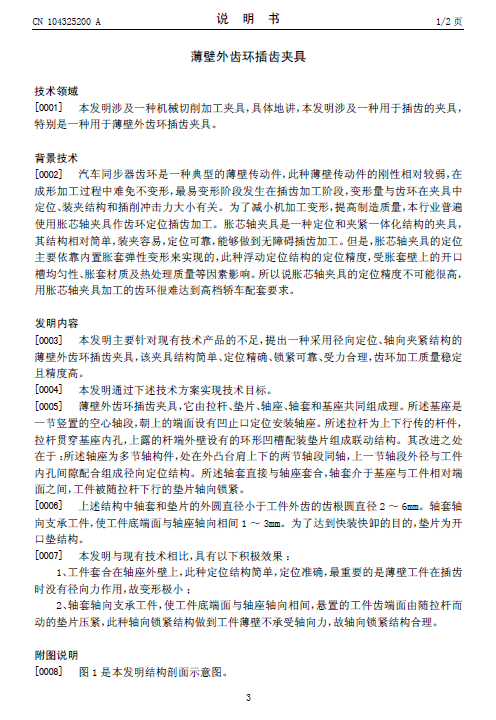

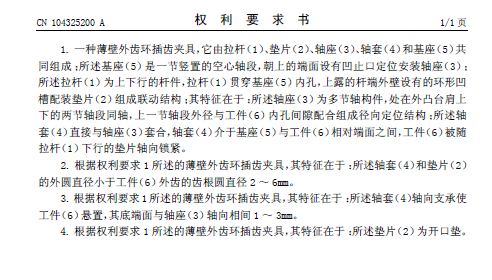

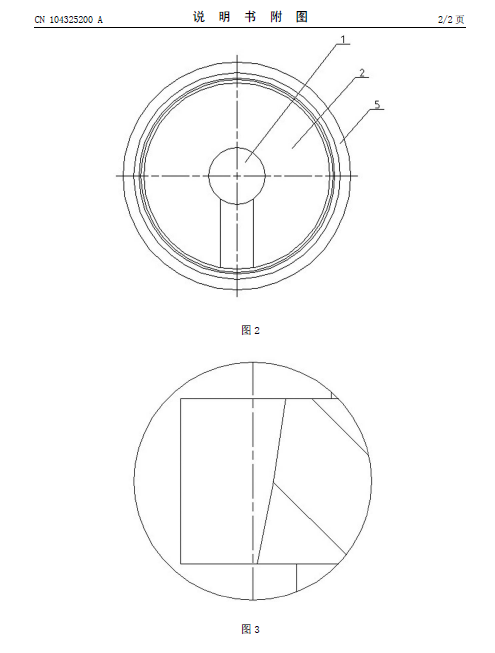

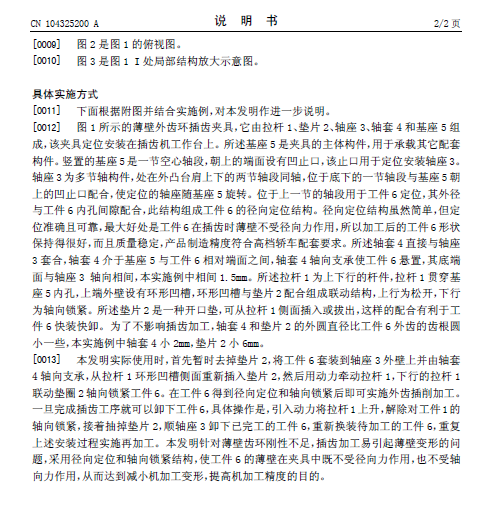

摘要： 本發明公開了一種薄壁外齒環插齒夾具，它由拉桿、墊片、軸座、軸套和基座共同組成。所述基座朝上的端面設有凹止口定位安裝軸座，拉桿貫穿基座內孔，上露的桿端外壁設有環形凹槽，槽中配裝墊片組成聯動結構。本發明中的軸座為多節軸構件，處在外凸臺肩上下的兩節軸段同軸，上一節軸段外徑與工件內孔間隙配合組成定位結構。軸套直接與軸座套合，軸套介于基座與工件相對端面之間，軸套軸向支承工件，工件被隨拉桿下行的墊片軸向鎖緊。本發明針對薄壁齒環剛性不足，插齒加工易引起薄壁變形的問題，采用徑向定位和軸向鎖緊結構，使工件的薄壁在夾具中既不受徑向力作用，也不受軸向力作用，從而達到減小機加工變形，提高機加工精度的目的。
