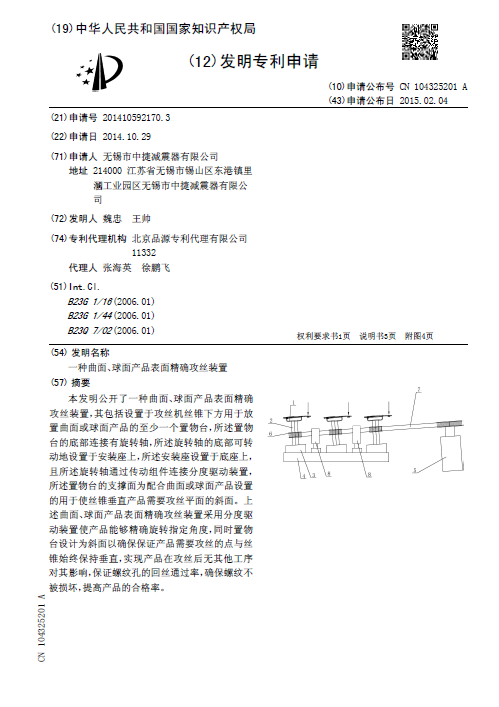

[發明公布] 一種曲面、球面產品表面精確攻絲裝置

申請公布號：CN104325201A

申請公布日：2015.02.04

申請號：2014105921703

申請日：2014.10.29

申請人：無錫市中捷減震器有限公司

發明人：魏忠; 王帥

地址：214000江蘇省無錫市錫山區東港鎮里漍工業園區無錫市中捷減震器有限公司

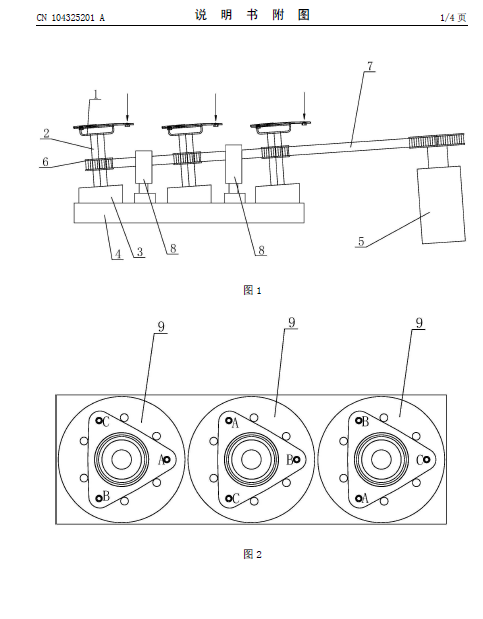

摘要： 本發明公開了一種曲面、球面產品表面精確攻絲裝置，其包括設置于攻絲機絲錐下方用于放置曲面或球面產品的至少一個置物臺，所述置物臺的底部連接有旋轉軸，所述旋轉軸的底部可轉動地設置于安裝座上，所述安裝座設置于底座上，且所述旋轉軸通過傳動組件連接分度驅動裝置，所述置物臺的支撐面為配合曲面或球面產品設置的用于使絲錐垂直產品需要攻絲平面的斜面。上述曲面、球面產品表面精確攻絲裝置采用分度驅動裝置使產品能夠精確旋轉指定角度，同時置物臺設計為斜面以確保保證產品需要攻絲的點與絲錐始終保持垂直，實現產品在攻絲后無其他工序對其影響，保證螺紋孔的回絲通過率，確保螺紋不被損壞，提高產品的合格率。
