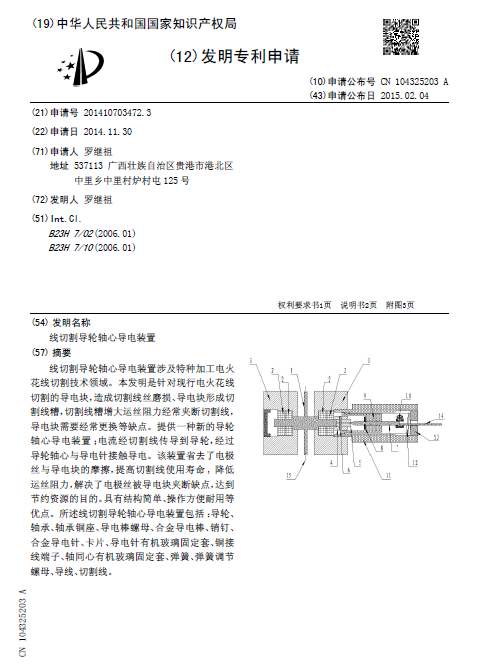

[發明公布] 線切割導輪軸心導電裝置

申請公布號：CN104325203A

申請公布日：2015.02.04

申請號：2014107034723

申請日：2014.11.30

申請人：羅繼祖

發明人：羅繼祖

地址：537113廣西壯族自治區貴港市港北區中里鄉中里村爐村屯125號

摘要： 線切割導輪軸心導電裝置涉及特種加工電火花線切割技術領域。本發明是針對現行電火花線切割的導電塊，造成切割線絲磨損、導電塊形成切割線糟，切割線糟增大運絲阻力經常夾斷切割線，導電塊需要經常更換等缺點。提供一種新的導輪軸心導電裝置；電流經切割線傳導到導輪，經過導輪軸心與導電針接觸導電。該裝置省去了電極絲與導電塊的摩擦，提高切割線使用壽命,降低運絲阻力，解決了電極絲被導電塊夾斷缺點，達到節約資源的目的。具有結構簡單、操作方便耐用等優點。所述線切割導輪軸心導電裝置包括：導輪、軸承、軸承銅座、導電棒螺母、合金導電棒、銷釘、合金導電針、卡片、導電針有機玻璃固定套、銅接線端子、軸同心有機玻璃固定套、彈簧、彈簧調節螺母、導線、切割線。
