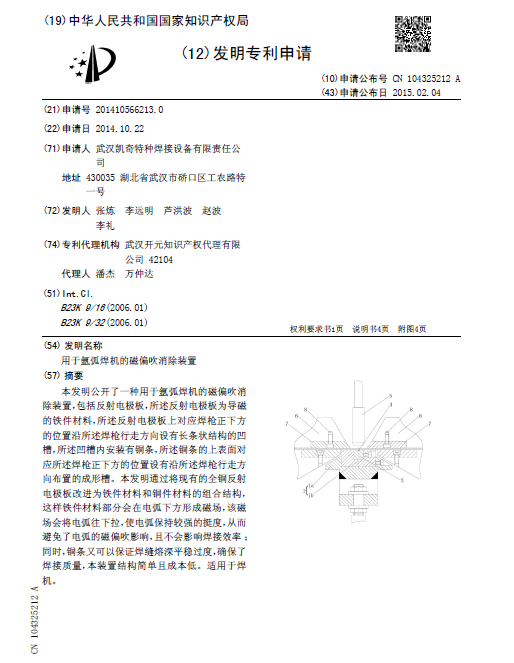

[發明公布] 用于氬弧焊機的磁偏吹消除裝置

申請公布號：CN104325212A

申請公布日：2015.02.04

申請號：2014105662130

申請日：2014.10.22

申請人：武漢凱奇特種焊接設備有限責任公司

發明人：張煉; 李遠明; 蘆洪波; 趙波; 李禮

地址：430035湖北省武漢市硚口區工農路特一號

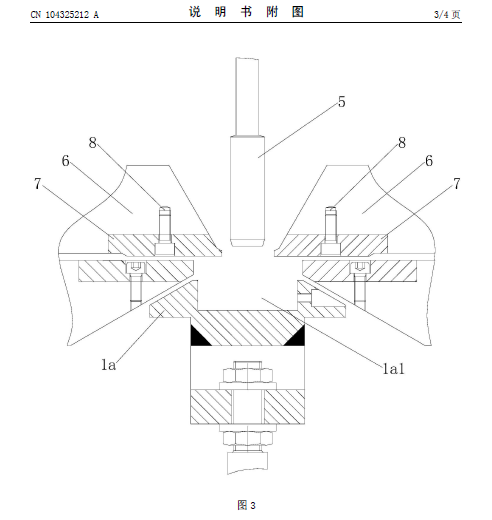

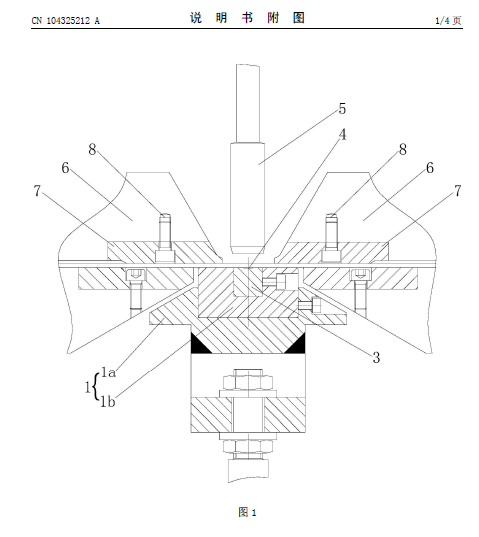

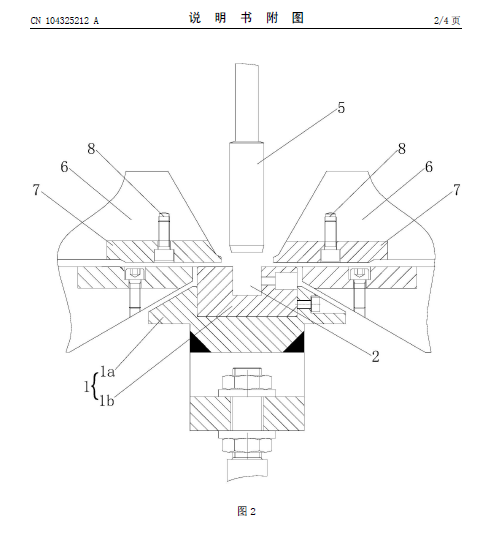

摘要： 本發明公開了一種用于氬弧焊機的磁偏吹消除裝置，包括反射電極板，所述反射電極板為導磁的鐵件材料，所述反射電極板上對應焊槍正下方的位置沿所述焊槍行走方向設有長條狀結構的凹槽，所述凹槽內安裝有銅條，所述銅條的上表面對應所述焊槍正下方的位置設有沿所述焊槍行走方向布置的成形槽。本發明通過將現有的全銅反射電極板改進為鐵件材料和銅件材料的組合結構，這樣鐵件材料部分會在電弧下方形成磁場，該磁場會將電弧往下拉，使電弧保持較強的挺度，從而避免了電弧的磁偏吹影響，且不會影響焊接效率；同時，銅條又可以保證焊縫熔深平穩過度，確保了焊接質量，本裝置結構簡單且成本低。適用于焊機。
