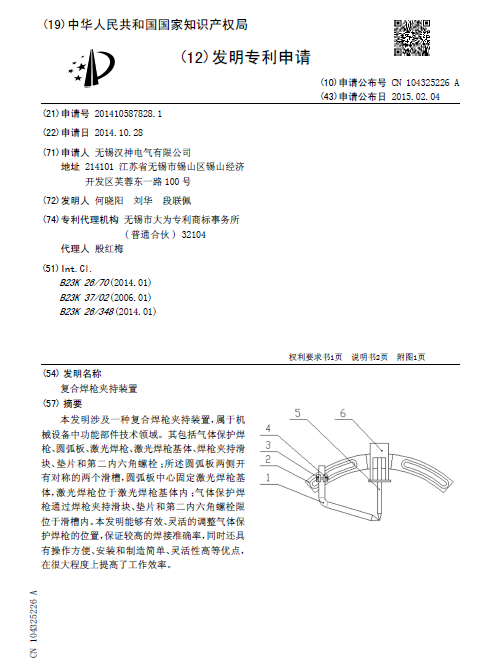

[發明公布] 復合焊槍夾持裝置

申請公布號：CN104325226A

申請公布日：2015.02.04

申請號：2014105878281

申請日：2014.10.28

申請人：無錫漢神電氣有限公司

發明人：何曉陽; 劉華; 段聯佩

地址：214101江蘇省無錫市錫山區錫山經濟開發區芙蓉東一路100號

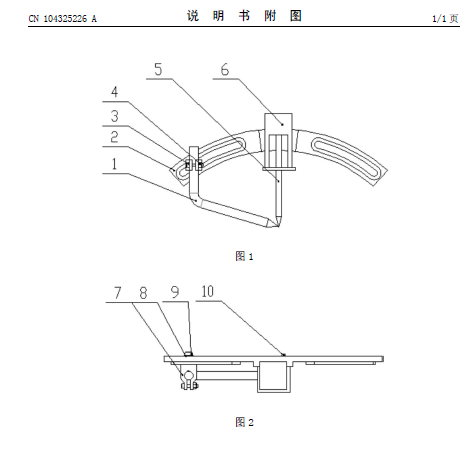

摘要： 本發明涉及一種復合焊槍夾持裝置，屬于機械設備中功能部件技術領域。其包括氣體保護焊槍、圓弧板、激光焊槍、激光焊槍基體、焊槍夾持滑塊、墊片和第二內六角螺栓；所述圓弧板兩側開有對稱的兩個滑槽，圓弧板中心固定激光焊槍基體，激光焊槍位于激光焊槍基體內；氣體保護焊槍通過焊槍夾持滑塊、墊片和第二內六角螺栓限位于滑槽內。本發明能夠有效、靈活的調整氣體保護焊槍的位置，保證較高的焊接準確率，同時還具有操作方便、安裝和制造簡單、靈活性高等優點，在很大程度上提高了工作效率。
