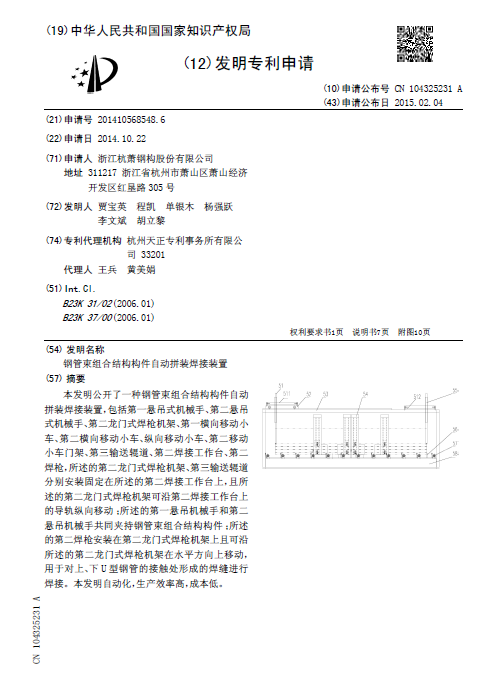

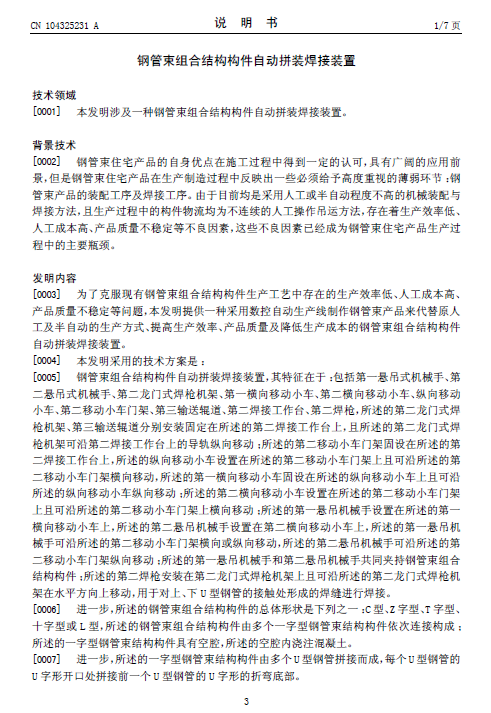

[發明公布] 鋼管束組合結構構件自動拼裝焊接裝置

申請公布號：CN104325231A

申請公布日：2015.02.04

申請號：2014105685486

申請日：2014.10.22

申請人：浙江杭蕭鋼構股份有限公司

發明人：賈寶英; 程凱; 單銀木; 楊強躍; 李文斌; 胡立黎

地址：311217浙江省杭州市蕭山區蕭山經濟開發區紅墾路305號

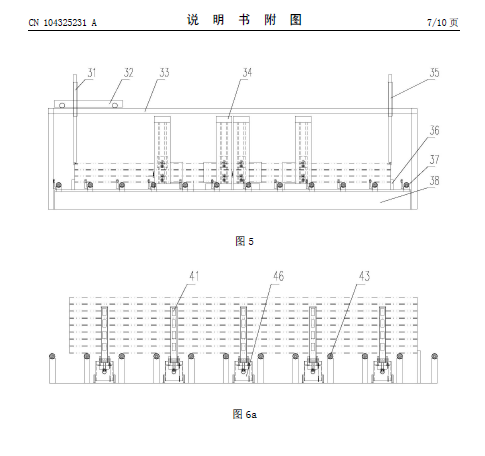

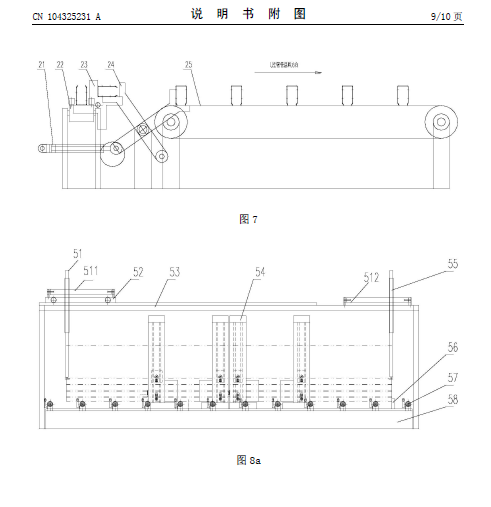

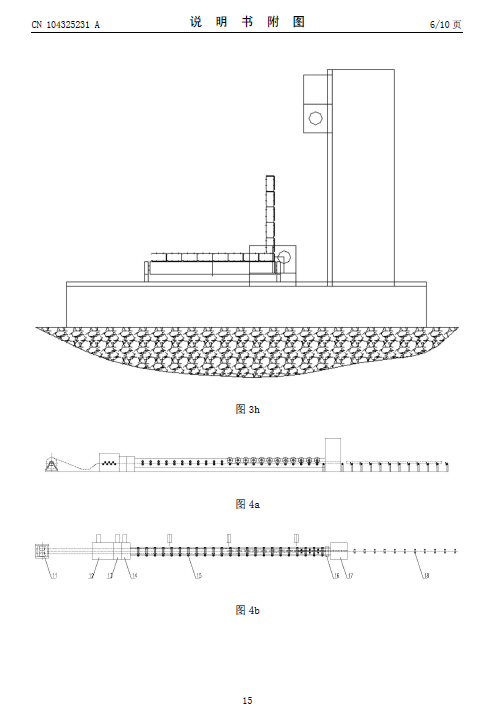

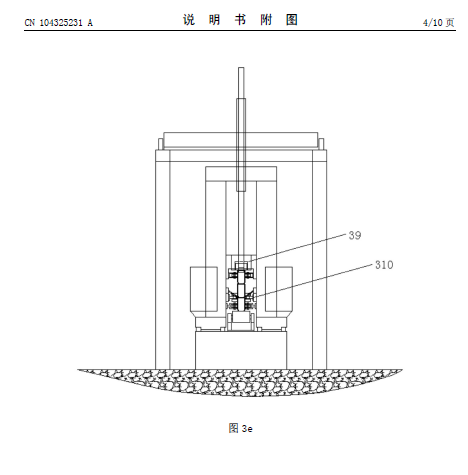

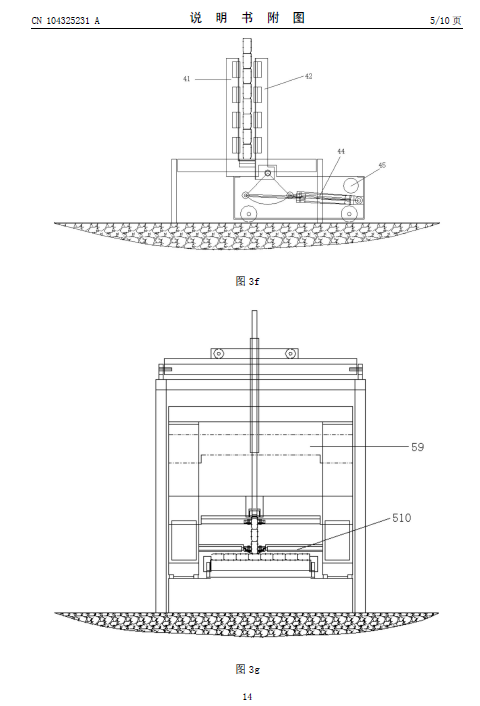

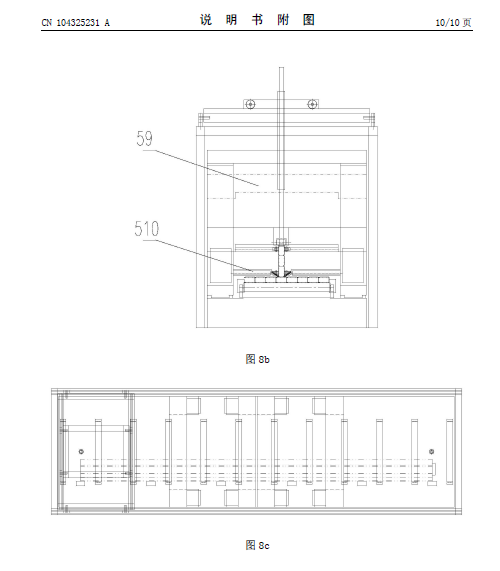

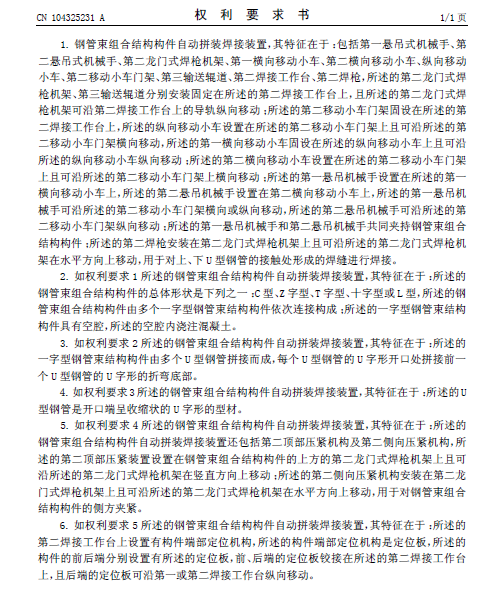

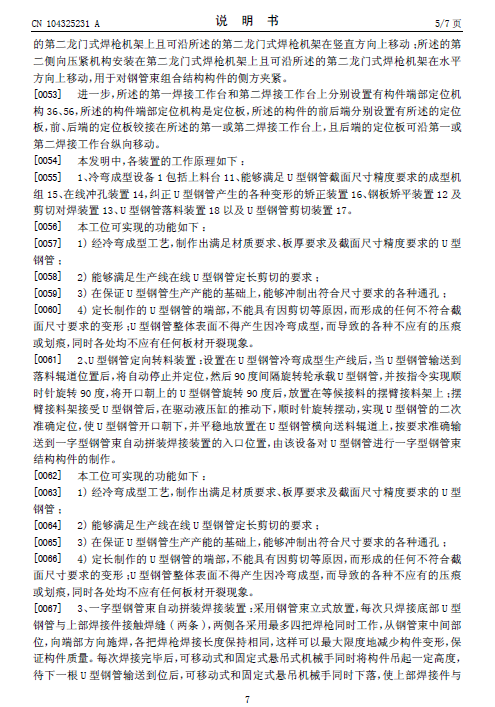

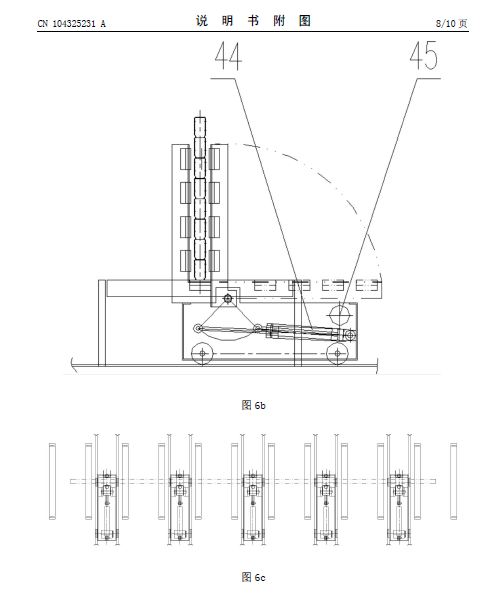

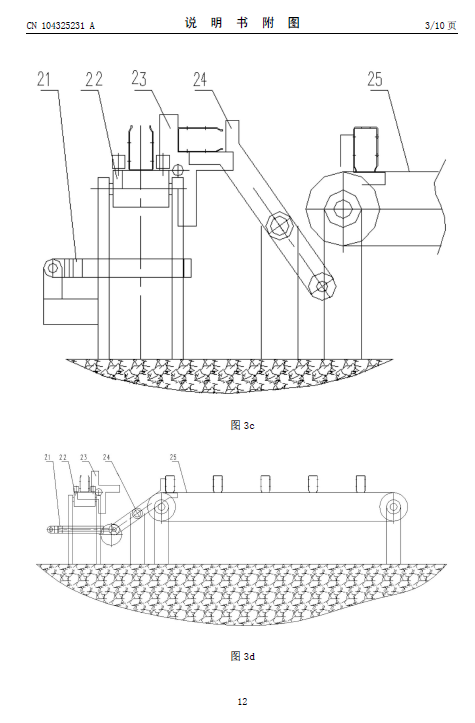

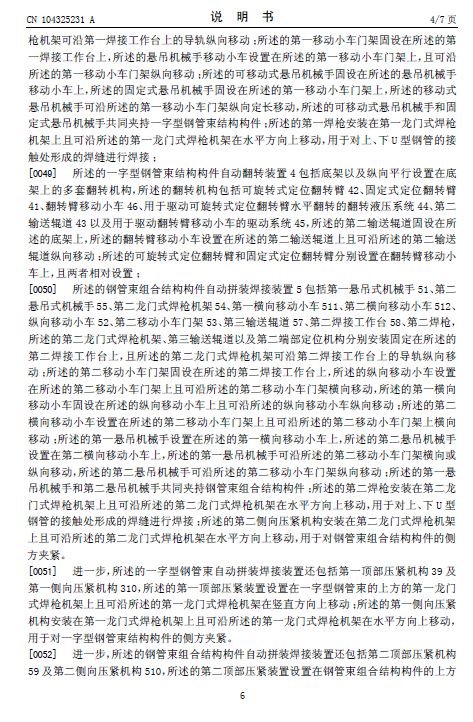

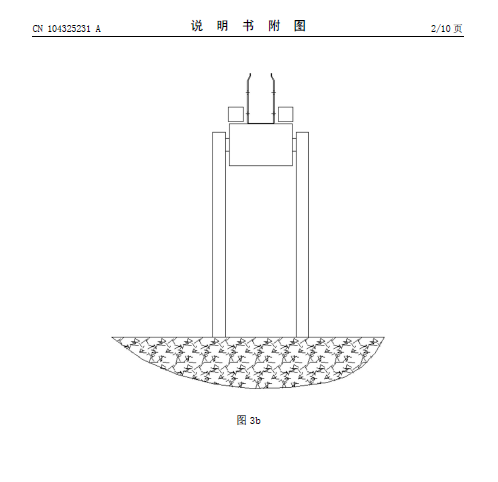

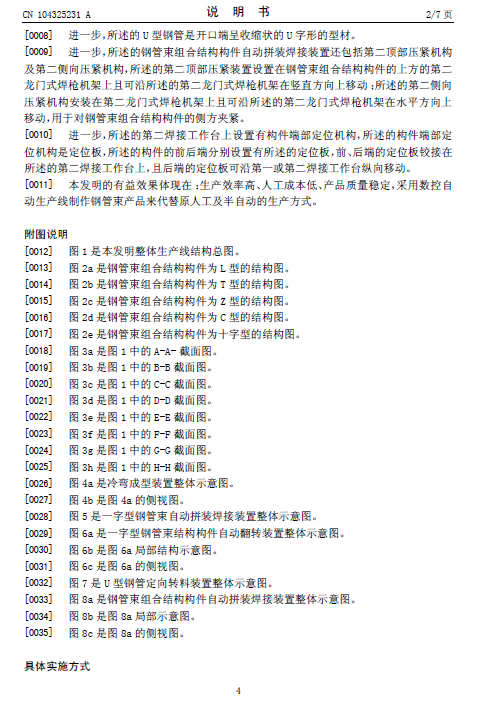

摘要： 本發明公開了一種鋼管束組合結構構件自動拼裝焊接裝置，包括第一懸吊式機械手、第二懸吊式機械手、第二龍門式焊槍機架、第一橫向移動小車、第二橫向移動小車、縱向移動小車、第二移動小車門架、第三輸送輥道、第二焊接工作臺、第二焊槍，所述的第二龍門式焊槍機架、第三輸送輥道分別安裝固定在所述的第二焊接工作臺上，且所述的第二龍門式焊槍機架可沿第二焊接工作臺上的導軌縱向移動；所述的第一懸吊機械手和第二懸吊機械手共同夾持鋼管束組合結構構件；所述的第二焊槍安裝在第二龍門式焊槍機架上且可沿所述的第二龍門式焊槍機架在水平方向上移動，用于對上、下U型鋼管的接觸處形成的焊縫進行焊接。本發明自動化，生產效率高，成本低。
