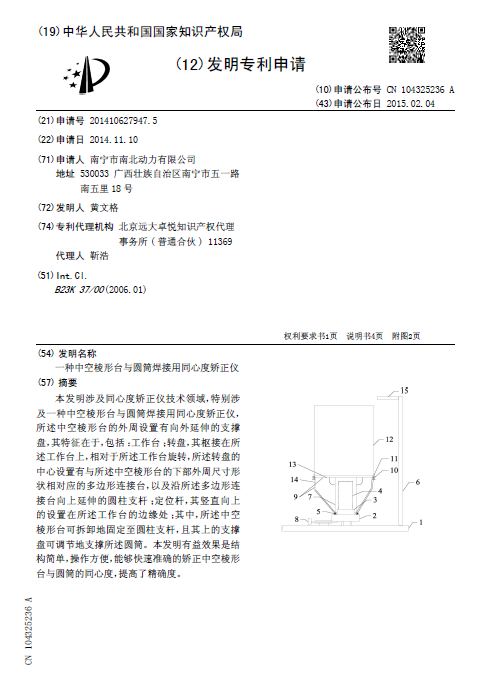

[發明公布] 一種中空棱形臺與圓筒焊接用同心度矯正儀

申請公布號：CN104325236A

申請公布日：2015.02.04

申請號：2014106279475

申請日：2014.11.10

申請人：南寧市南北動力有限公司

發明人：黃文格

地址：530033廣西壯族自治區南寧市五一路南五里18號

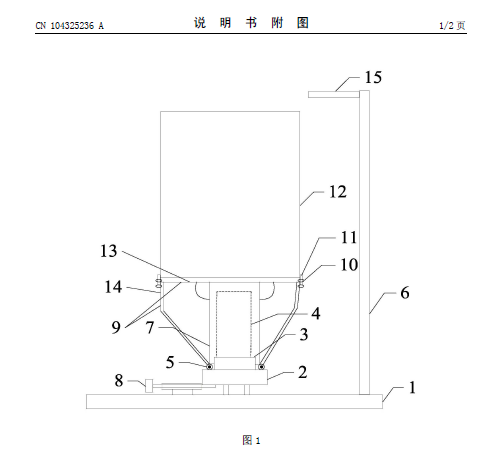

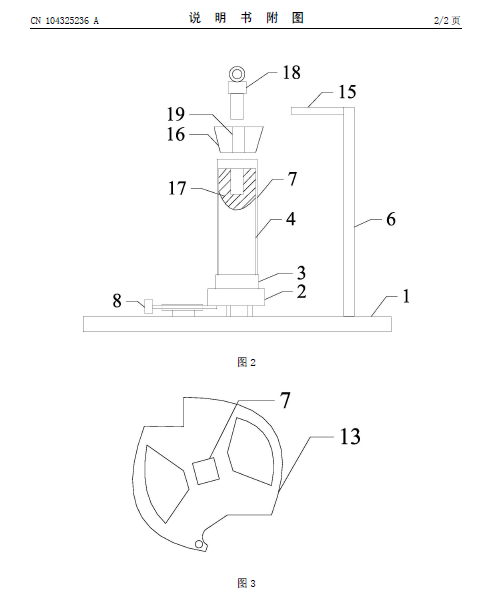

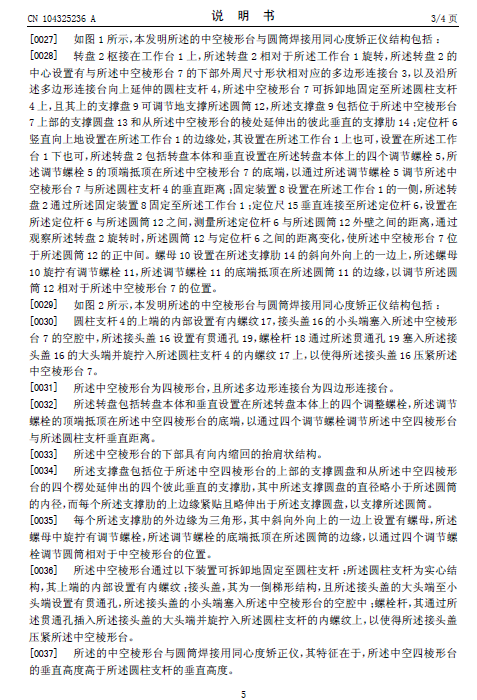

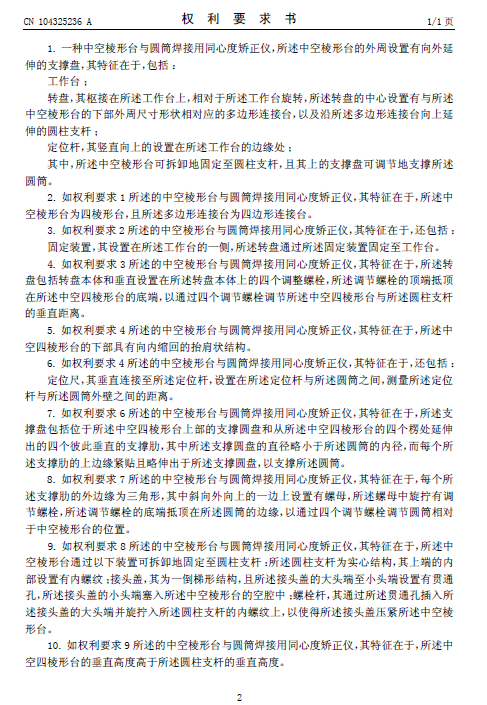

摘要： 本發明涉及同心度矯正儀技術領域，特別涉及一種中空棱形臺與圓筒焊接用同心度矯正儀，所述中空棱形臺的外周設置有向外延伸的支撐盤，其特征在于，包括：工作臺；轉盤，其樞接在所述工作臺上，相對于所述工作臺旋轉，所述轉盤的中心設置有與所述中空棱形臺的下部外周尺寸形狀相對應的多邊形連接臺，以及沿所述多邊形連接臺向上延伸的圓柱支桿；定位桿，其豎直向上的設置在所述工作臺的邊緣處；其中，所述中空棱形臺可拆卸地固定至圓柱支桿，且其上的支撐盤可調節地支撐所述圓筒。本發明有益效果是結構簡單，操作方便，能夠快速準確的矯正中空棱形臺與圓筒的同心度，提高了精確度。
