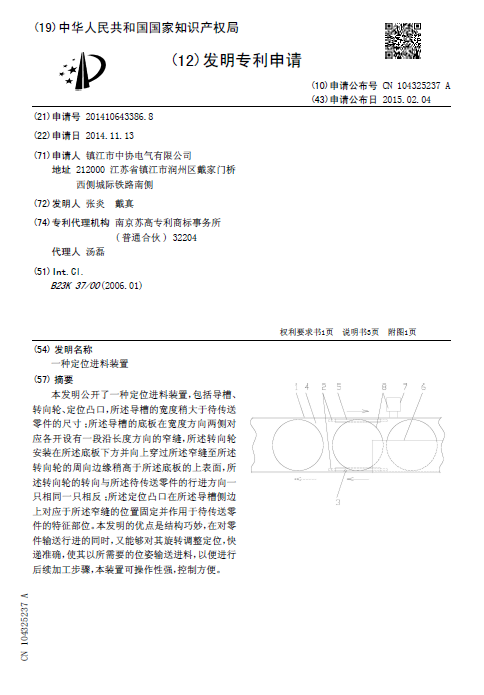

[發明公布] 一種定位進料裝置

申請公布號：CN104325237A

申請公布日：2015.02.04

申請號：2014106433868

申請日：2014.11.13

申請人：鎮江市中協電氣有限公司

發明人：張炎; 戴真

地址：212000江蘇省鎮江市潤州區戴家門橋西側城際鐵路南側

摘要： 本發明公開了一種定位進料裝置，包括導槽、轉向輪、定位凸口，所述導槽的寬度稍大于待傳送零件的尺寸；所述導槽的底板在寬度方向兩側對應各開設有一段沿長度方向的窄縫，所述轉向輪安裝在所述底板下方并向上穿過所述窄縫至所述轉向輪的周向邊緣稍高于所述底板的上表面，所述轉向輪的轉向與所述待傳送零件的行進方向一只相同一只相反；所述定位凸口在所述導槽側邊上對應于所述窄縫的位置固定并作用于待傳送零件的特征部位。本發明的優點是結構巧妙，在對零件輸送行進的同時，又能夠對其旋轉調整定位，快遞準確，使其以所需要的位姿輸送進料，以便進行后續加工步驟，本裝置可操作性強，控制方便。
