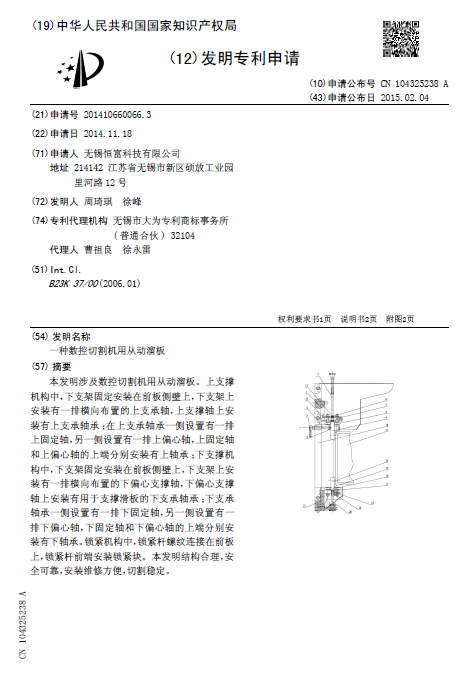

[發明公布] 一種數控切割機用從動溜板

申請公布號：CN104325238A

申請公布日：2015.02.04

申請號：2014106600663

申請日：2014.11.18

申請人：無錫恒富科技有限公司

發明人：周琦琪; 徐峰

地址：214142江蘇省無錫市新區碩放工業園里河路12號

摘要： 本發明涉及數控切割機用從動溜板。上支撐機構中，下支架固定安裝在前板側壁上，下支架上安裝有一排橫向布置的上支承軸，上支撐軸上安裝有上支承軸承；在上支承軸承一側設置有一排上固定軸，另一側設置有一排上偏心軸，上固定軸和上偏心軸的上端分別安裝有上軸承；下支撐機構中，下支架固定安裝在前板側壁上，下支架上安裝有一排橫向布置的下偏心支撐軸，下偏心支撐軸上安裝有用于支撐滑板的下支承軸承；下支承軸承一側設置有一排下固定軸，另一側設置有一排下偏心軸，下固定軸和下偏心軸的上端分別安裝有下軸承。鎖緊機構中，鎖緊桿螺紋連接在前板上，鎖緊桿前端安裝鎖緊塊。本發明結構合理，安全可靠，安裝維修方便，切割穩定。
