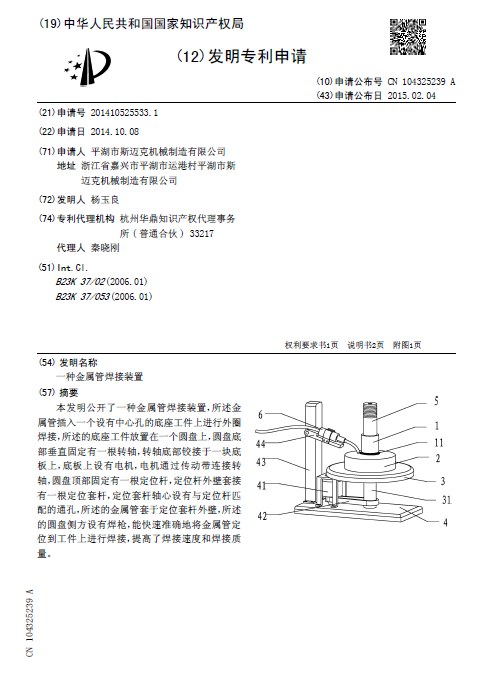

[發明公布] 一種金屬管焊接裝置

申請公布號：CN104325239A

申請公布日：2015.02.04

申請號：2014105255331

申請日：2014.10.08

申請人：平湖市斯邁克機械制造有限公司

發明人：楊玉良

地址：浙江省嘉興市平湖市運港村平湖市斯邁克機械制造有限公司

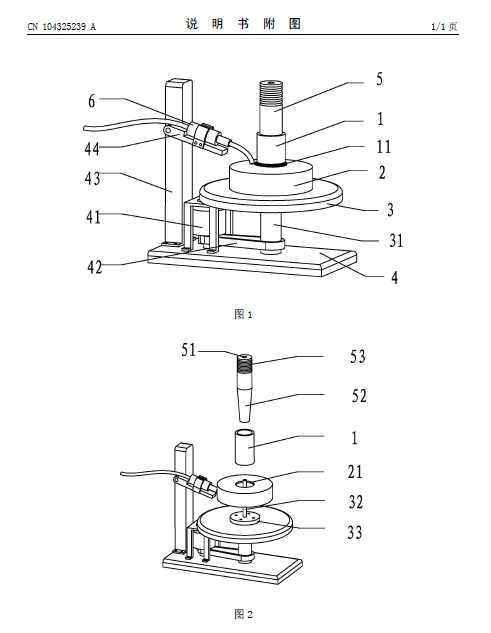

摘要： 本發明公開了一種金屬管焊接裝置，所述金屬管插入一個設有中心孔的底座工件上進行外圈焊接，所述的底座工件放置在一個圓盤上，圓盤底部垂直固定有一根轉軸，轉軸底部鉸接于一塊底板上，底板上設有電機，電機通過傳動帶連接轉軸，圓盤頂部固定有一根定位桿，定位桿外壁套接有一根定位套桿，定位套桿軸心設有與定位桿匹配的通孔，所述的金屬管套于定位套桿外壁，所述的圓盤側方設有焊槍，能快速準確地將金屬管定位到工件上進行焊接，提高了焊接速度和焊接質量。
