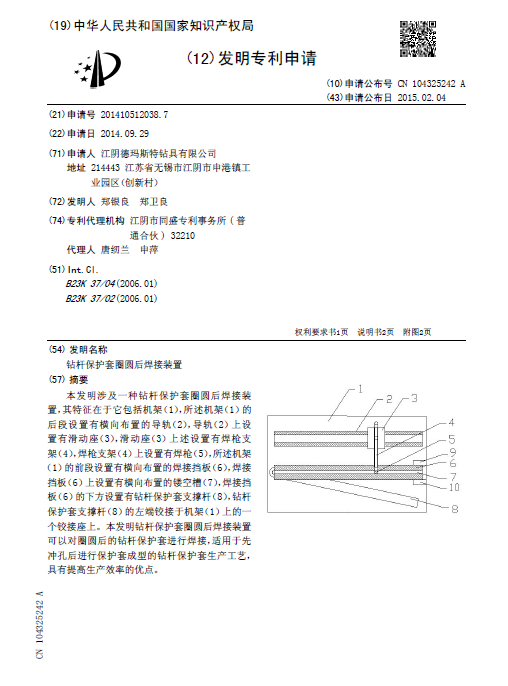

[發明公布] 鉆桿保護套圈圓后焊接裝置

申請公布號：CN104325242A

申請公布日：2015.02.04

申請號：2014105120387

申請日：2014.09.29

申請人：江陰德瑪斯特鉆具有限公司

發明人：鄭銀良; 鄭衛良

地址：214443江蘇省無錫市江陰市申港鎮工業園區（創新村）

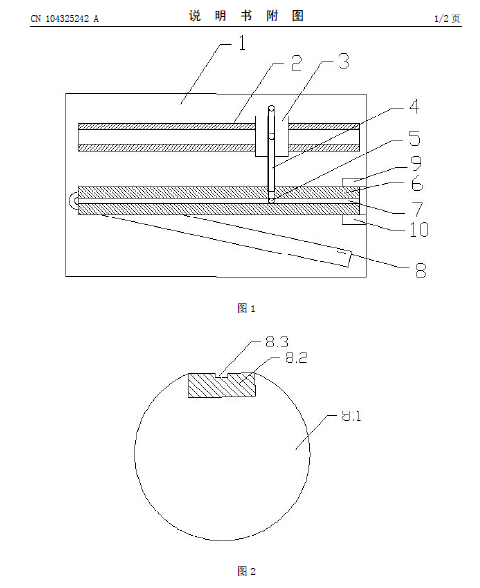

摘要： 本發明涉及一種鉆桿保護套圈圓后焊接裝置，其特征在于它包括機架（1），所述機架（1）的后段設置有橫向布置的導軌（2），導軌（2）上設置有滑動座（3），滑動座（3）上述設置有焊槍支架（4），焊槍支架（4）上設置有焊槍（5），所述機架（1）的前段設置有橫向布置的焊接擋板（6），焊接擋板（6）上設置有橫向布置的鏤空槽（7），焊接擋板（6）的下方設置有鉆桿保護套支撐桿（8），鉆桿保護套支撐桿（8）的左端鉸接于機架（1）上的一個鉸接座上。本發明鉆桿保護套圈圓后焊接裝置可以對圈圓后的鉆桿保護套進行焊接，適用于先沖孔后進行保護套成型的鉆桿保護套生產工藝，具有提高生產效率的優點。
