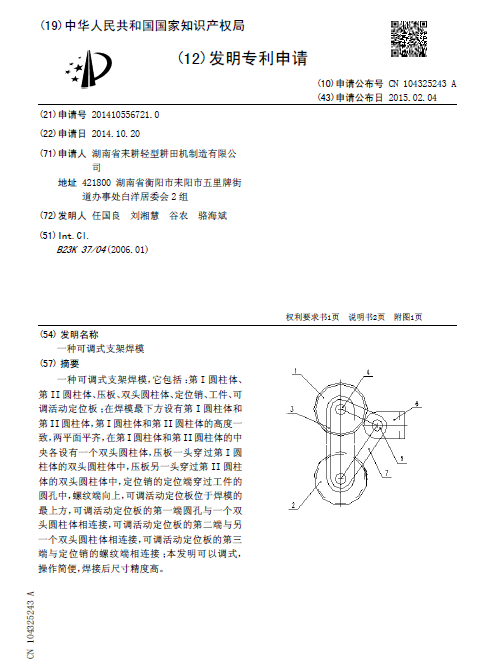

[發明公布] 一種可調式支架焊模

申請公布號：CN104325243A

申請公布日：2015.02.04

申請號：2014105567210

申請日：2014.10.20

申請人：湖南省耒耕輕型耕田機制造有限公司

發明人：任國良; 劉湘慧; 谷農; 駱海斌

地址：421800湖南省衡陽市耒陽市五里牌街道辦事處白洋居委會2組

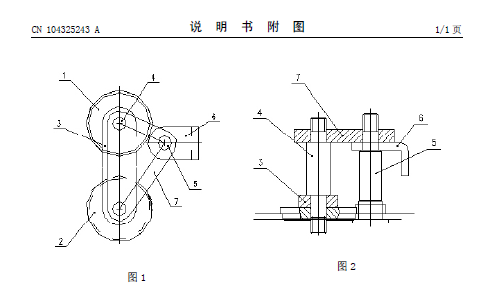

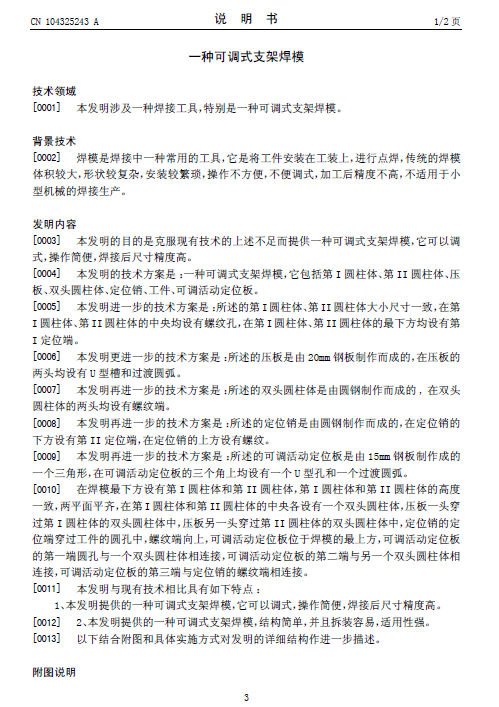

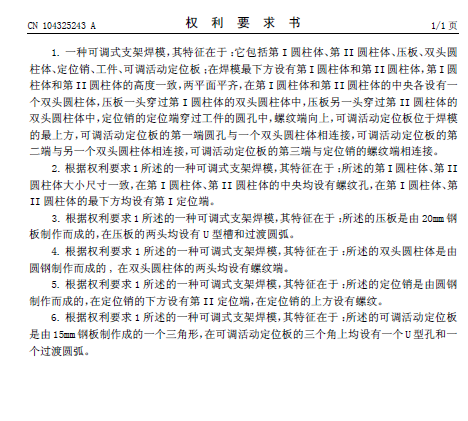

摘要： 一種可調式支架焊模，它包括：第I圓柱體、第II圓柱體、壓板、雙頭圓柱體、定位銷、工件、可調活動定位板；在焊模最下方設有第I圓柱體和第II圓柱體，第I圓柱體和第II圓柱體的高度一致，兩平面平齊，在第I圓柱體和第II圓柱體的中央各設有一個雙頭圓柱體，壓板一頭穿過第I圓柱體的雙頭圓柱體中，壓板另一頭穿過第II圓柱體的雙頭圓柱體中，定位銷的定位端穿過工件的圓孔中，螺紋端向上，可調活動定位板位于焊模的最上方，可調活動定位板的第一端圓孔與一個雙頭圓柱體相連接，可調活動定位板的第二端與另一個雙頭圓柱體相連接，可調活動定位板的第三端與定位銷的螺紋端相連接；本發明可以調式，操作簡便，焊接后尺寸精度高。
