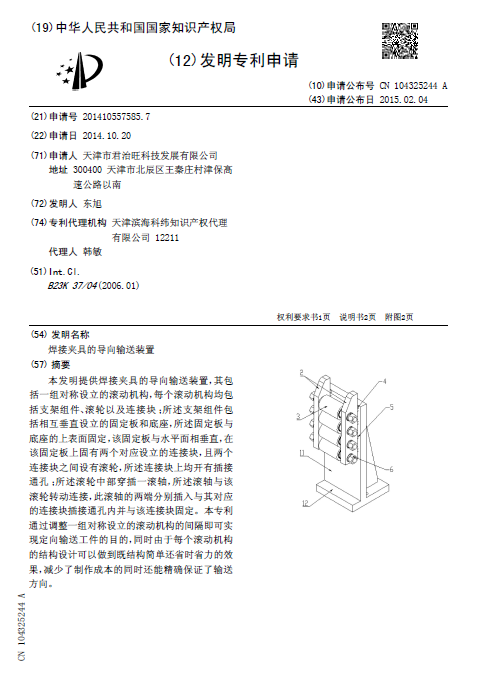

[發明公布] 焊接夾具的導向輸送裝置

申請公布號：CN104325244A

申請公布日：2015.02.04

申請號：2014105575857

申請日：2014.10.20

申請人：天津市君治旺科技發展有限公司

發明人：東旭

地址：300400天津市北辰區王秦莊村津保高速公路以南

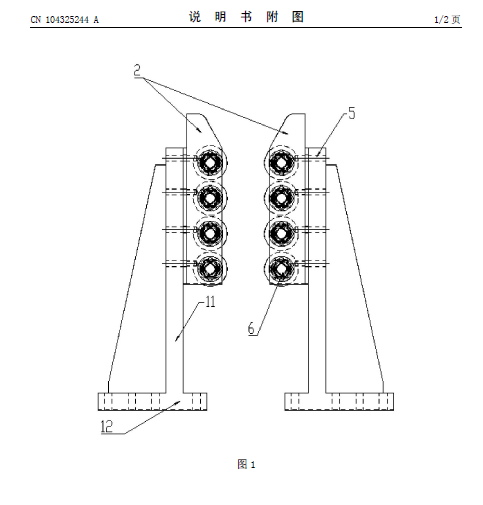

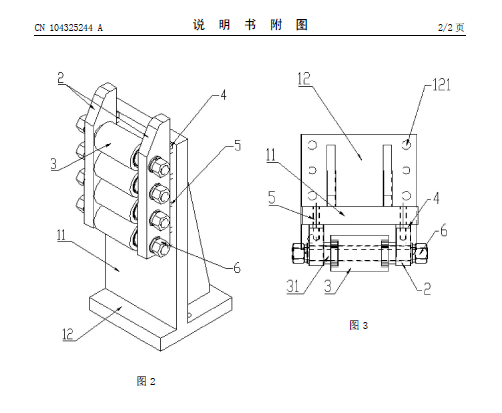

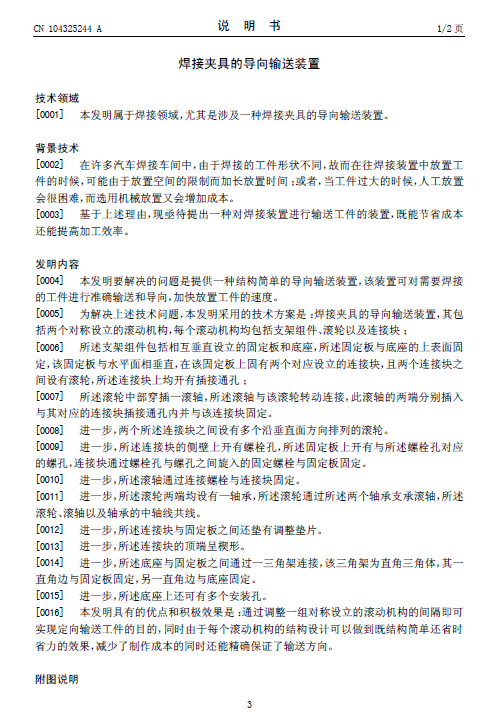

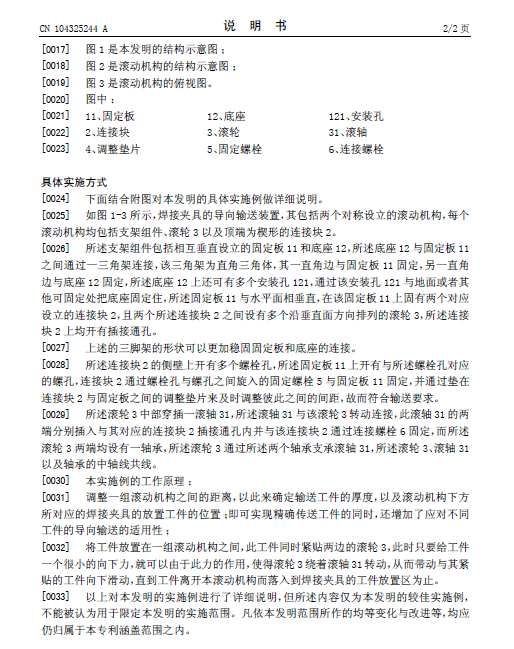

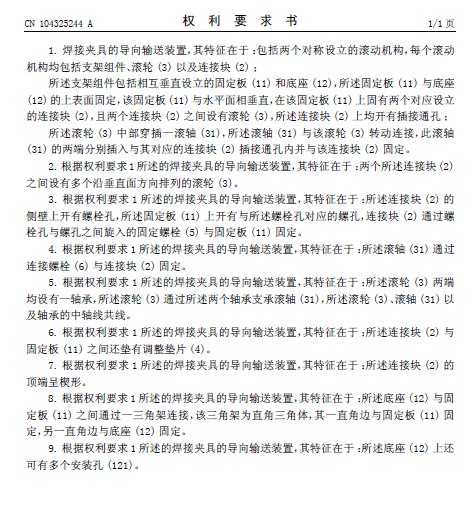

摘要： 本發明提供焊接夾具的導向輸送裝置，其包括一組對稱設立的滾動機構，每個滾動機構均包括支架組件、滾輪以及連接塊；所述支架組件包括相互垂直設立的固定板和底座，所述固定板與底座的上表面固定，該固定板與水平面相垂直，在該固定板上固有兩個對應設立的連接塊，且兩個連接塊之間設有滾輪，所述連接塊上均開有插接通孔；所述滾輪中部穿插一滾軸，所述滾軸與該滾輪轉動連接，此滾軸的兩端分別插入與其對應的連接塊插接通孔內并與該連接塊固定。本專利通過調整一組對稱設立的滾動機構的間隔即可實現定向輸送工件的目的，同時由于每個滾動機構的結構設計可以做到既結構簡單還省時省力的效果，減少了制作成本的同時還能精確保證了輸送方向。
