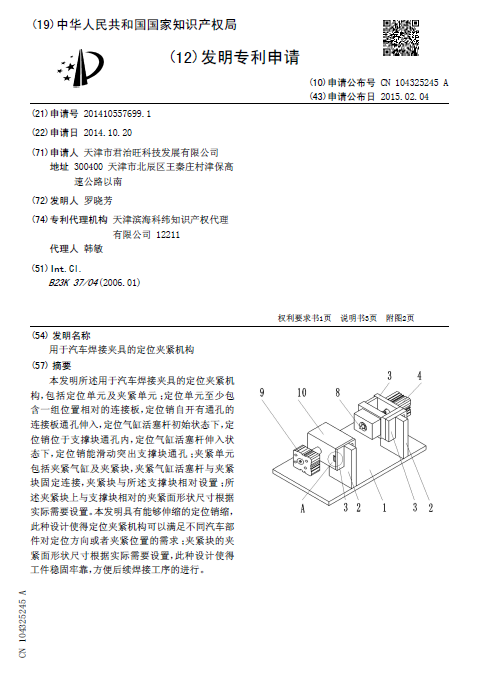

[發明公布] 用于汽車焊接夾具的定位夾緊機構

申請公布號：CN104325245A

申請公布日：2015.02.04

申請號：2014105576991

申請日：2014.10.20

申請人：天津市君治旺科技發展有限公司

發明人：羅曉芳

地址：300400天津市北辰區王秦莊村津保高速公路以南

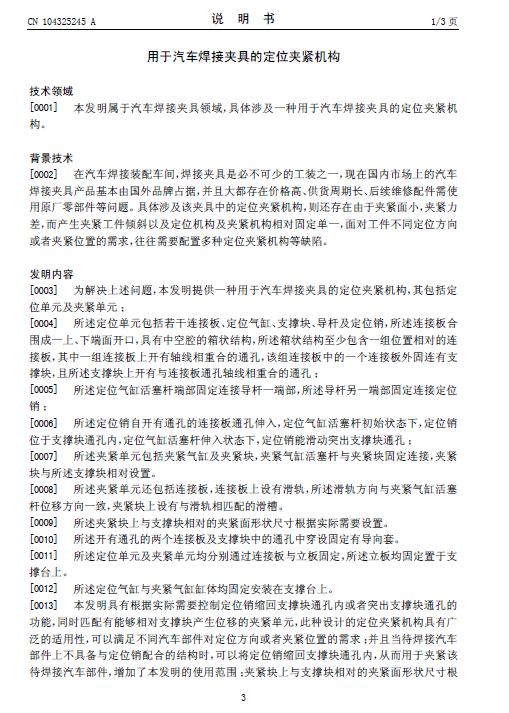

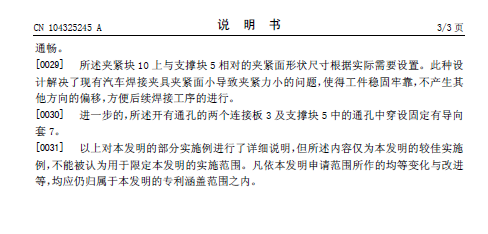

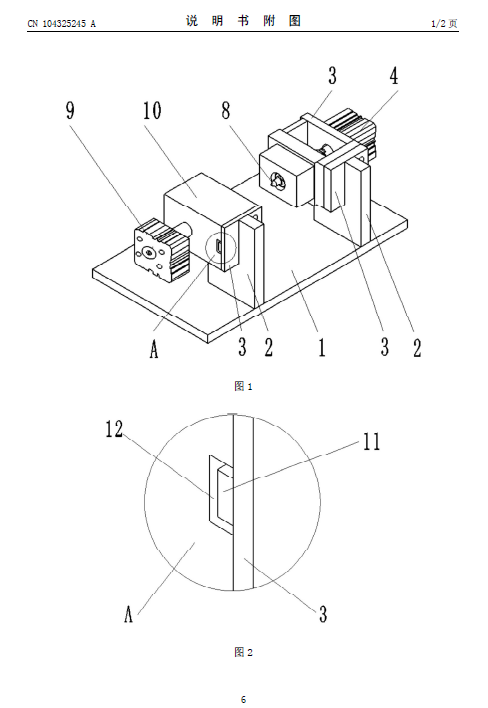

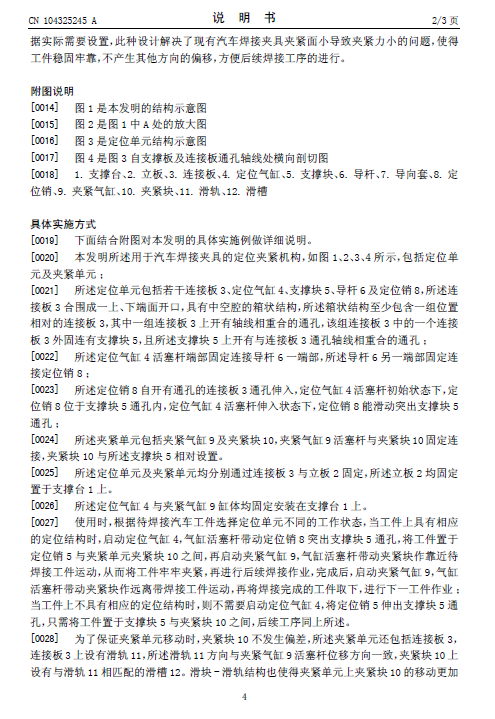

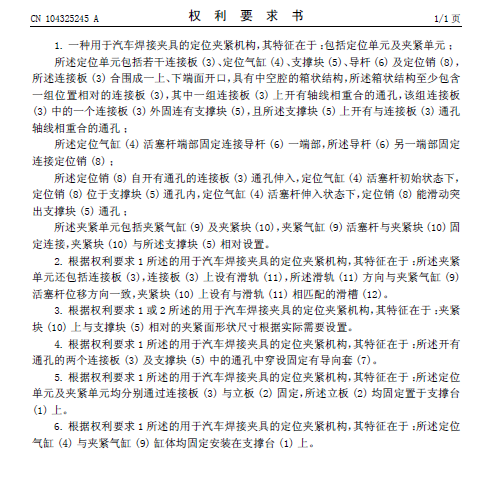

摘要： 本發明所述用于汽車焊接夾具的定位夾緊機構，包括定位單元及夾緊單元；定位單元至少包含一組位置相對的連接板，定位銷自開有通孔的連接板通孔伸入，定位氣缸活塞桿初始狀態下，定位銷位于支撐塊通孔內，定位氣缸活塞桿伸入狀態下，定位銷能滑動突出支撐塊通孔；夾緊單元包括夾緊氣缸及夾緊塊，夾緊氣缸活塞桿與夾緊塊固定連接，夾緊塊與所述支撐塊相對設置；所述夾緊塊上與支撐塊相對的夾緊面形狀尺寸根據實際需要設置。本發明具有能夠伸縮的定位銷縮，此種設計使得定位夾緊機構可以滿足不同汽車部件對定位方向或者夾緊位置的需求；夾緊塊的夾緊面形狀尺寸根據實際需要設置，此種設計使得工件穩固牢靠，方便后續焊接工序的進行。
