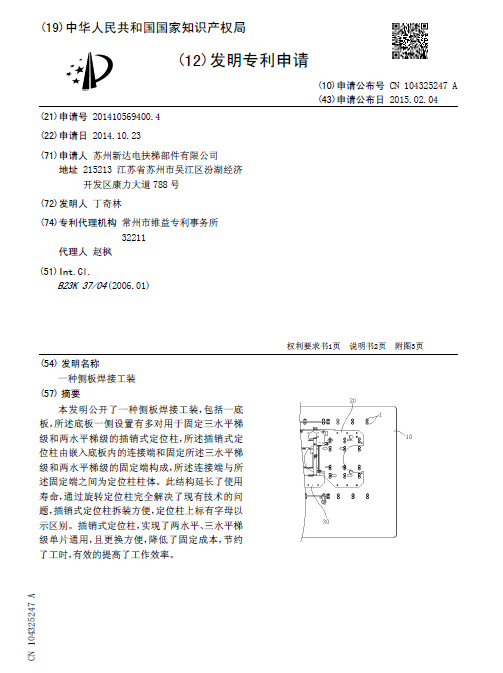

[發明公布] 一種側板焊接工裝

申請公布號：CN104325247A

申請公布日：2015.02.04

申請號：2014105694004

申請日：2014.10.23

申請人：蘇州新達電扶梯部件有限公司

發明人：丁奇林

地址：215213江蘇省蘇州市吳江區汾湖經濟開發區康力大道788號

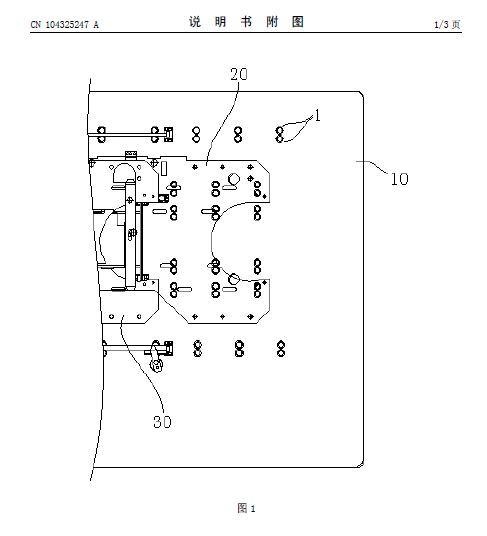

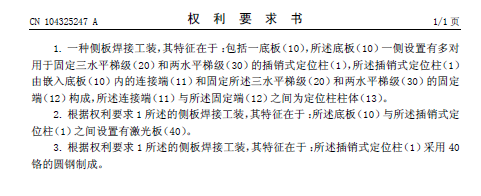

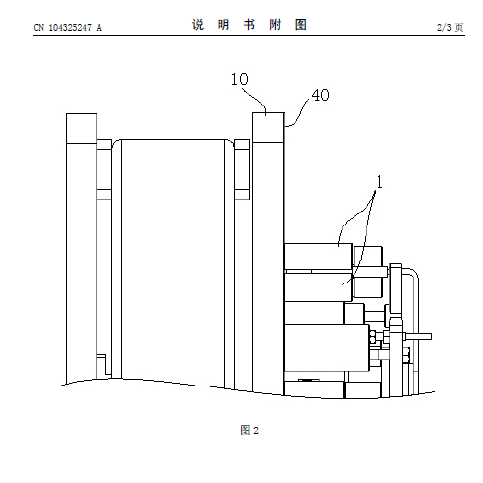

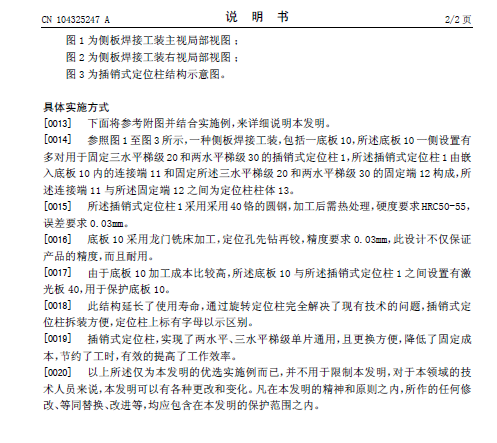

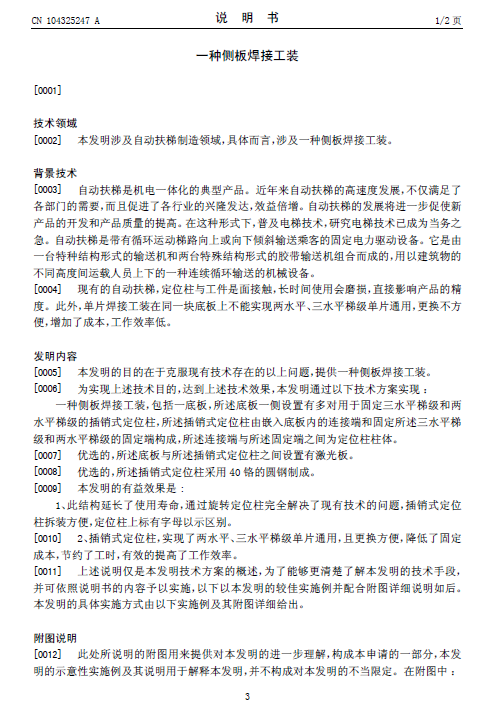

摘要： 本發明公開了一種側板焊接工裝，包括一底板，所述底板一側設置有多對用于固定三水平梯級和兩水平梯級的插銷式定位柱，所述插銷式定位柱由嵌入底板內的連接端和固定所述三水平梯級和兩水平梯級的固定端構成，所述連接端與所述固定端之間為定位柱柱體。此結構延長了使用壽命，通過旋轉定位柱完全解決了現有技術的問題，插銷式定位柱拆裝方便，定位柱上標有字母以示區別。插銷式定位柱，實現了兩水平、三水平梯級單片通用，且更換方便，降低了固定成本，節約了工時，有效的提高了工作效率。
