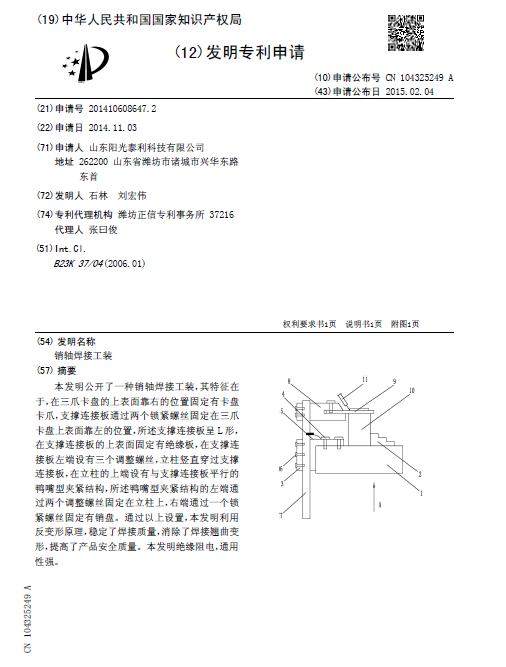

[發明公布] 銷軸焊接工裝

申請公布號：CN104325249A

申請公布日：2015.02.04

申請號：2014106086472

申請日：2014.11.03

申請人：山東陽光泰利科技有限公司

發明人：石林; 劉宏偉

地址：262200山東省濰坊市諸城市興華東路東首

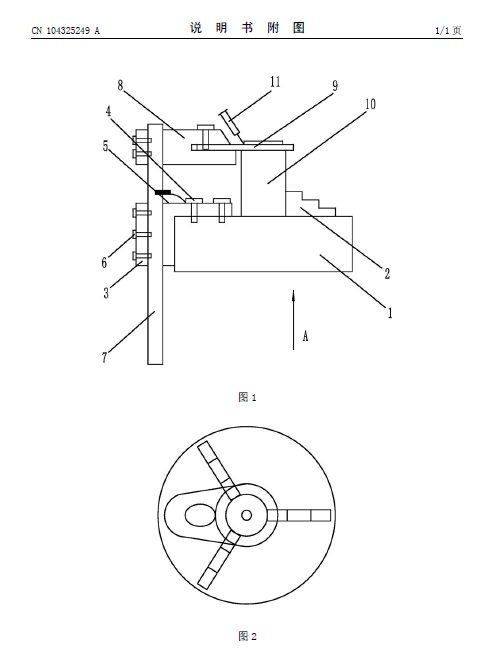

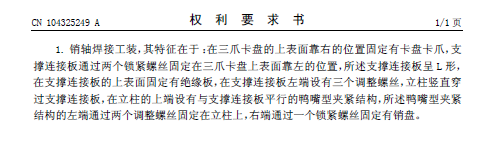

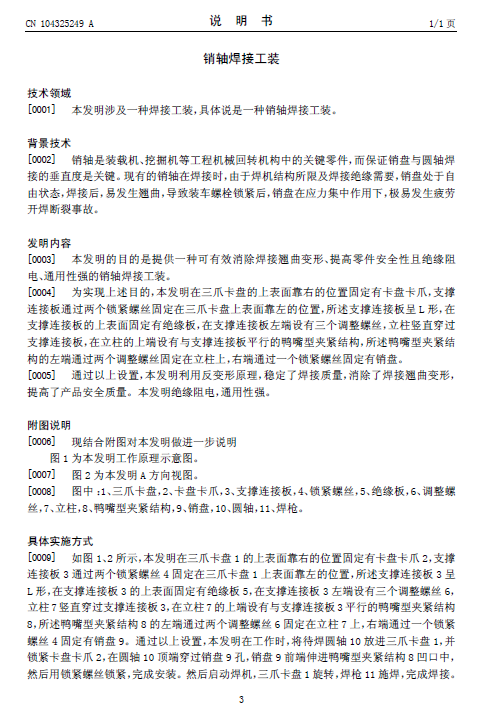

摘要： 本發明公開了一種銷軸焊接工裝，其特征在于，在三爪卡盤的上表面靠右的位置固定有卡盤卡爪，支撐連接板通過兩個鎖緊螺絲固定在三爪卡盤上表面靠左的位置，所述支撐連接板呈L形，在支撐連接板的上表面固定有絕緣板，在支撐連接板左端設有三個調整螺絲，立柱豎直穿過支撐連接板，在立柱的上端設有與支撐連接板平行的鴨嘴型夾緊結構，所述鴨嘴型夾緊結構的左端通過兩個調整螺絲固定在立柱上，右端通過一個鎖緊螺絲固定有銷盤。通過以上設置，本發明利用反變形原理，穩定了焊接質量，消除了焊接翹曲變形，提高了產品安全質量。本發明絕緣阻電，通用性強。
