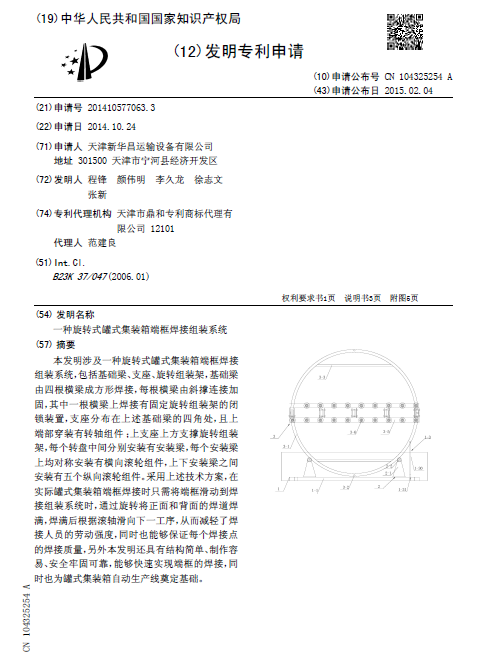

[發明公布] 一種旋轉式罐式集裝箱端框焊接組裝系統

申請公布號：CN104325254A

申請公布日：2015.02.04

申請號：2014105770633

申請日：2014.10.24

申請人：天津新華昌運輸設備有限公司

發明人：程鋒; 顏偉明; 李久龍; 徐志文; 張新

地址：301500天津市寧河縣經濟開發區

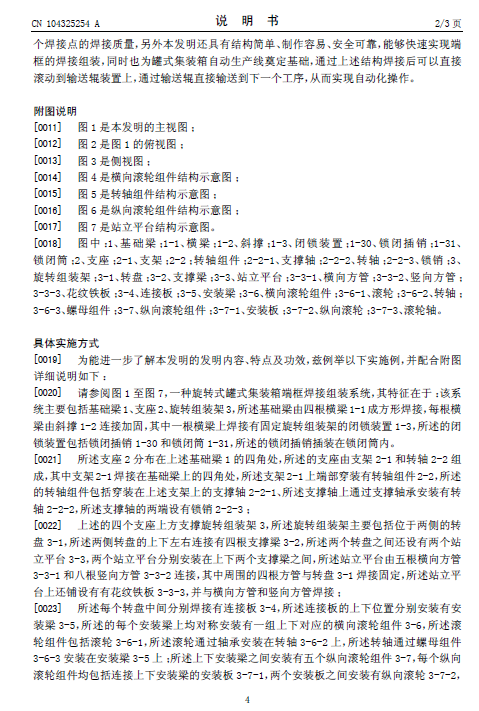

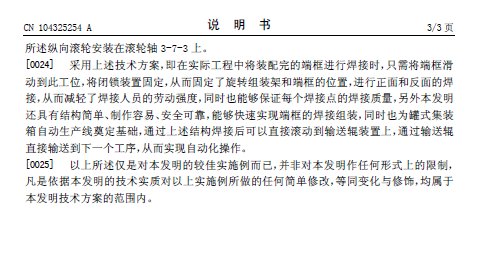

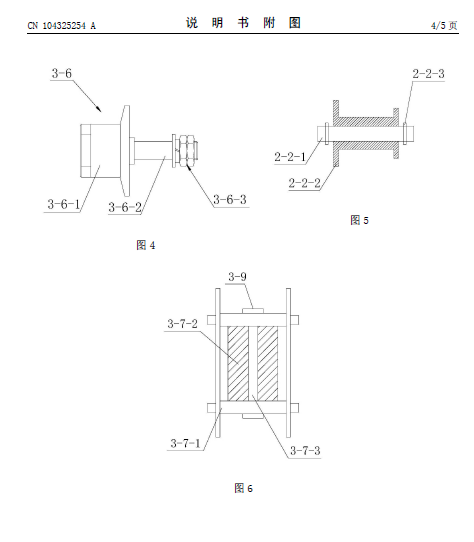

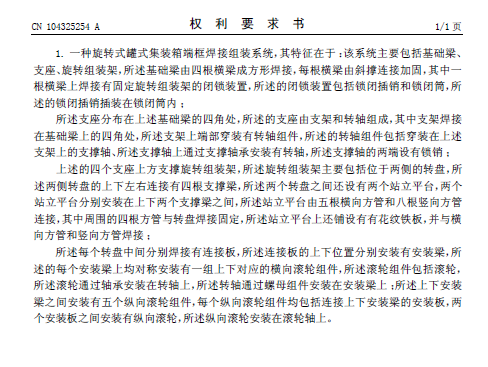

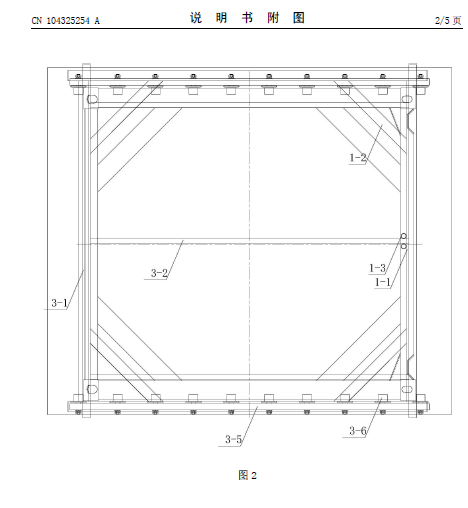

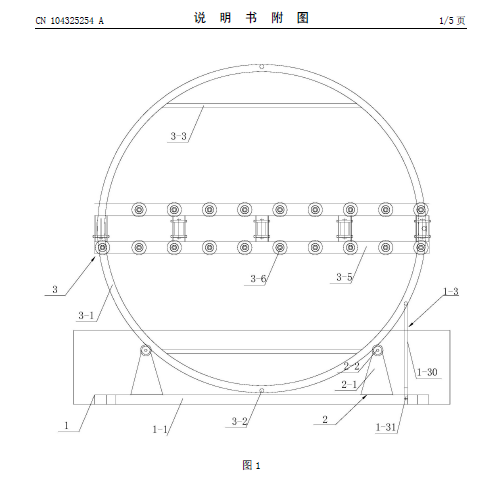

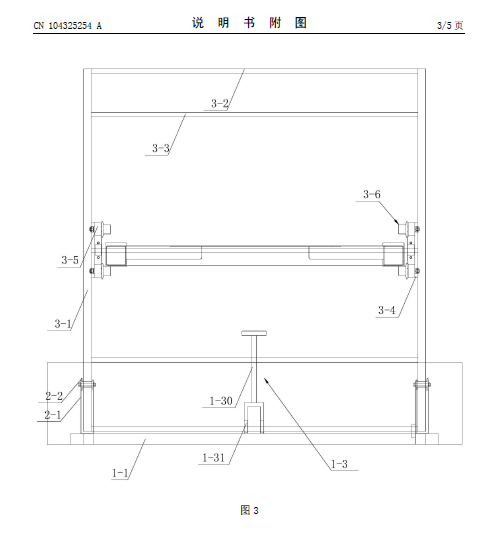

摘要： 本發明涉及一種旋轉式罐式集裝箱端框焊接組裝系統，包括基礎梁、支座、旋轉組裝架，基礎梁由四根橫梁成方形焊接，每根橫梁由斜撐連接加固，其中一根橫梁上焊接有固定旋轉組裝架的閉鎖裝置，支座分布在上述基礎梁的四角處，且上端部穿裝有轉軸組件；上支座上方支撐旋轉組裝架，每個轉盤中間分別安裝有安裝梁，每個安裝梁上均對稱安裝有橫向滾輪組件，上下安裝梁之間安裝有五個縱向滾輪組件。采用上述技術方案，在實際罐式集裝箱端框焊接時只需將端框滑動到焊接組裝系統時，通過旋轉將正面和背面的焊道焊滿，焊滿后根據滾軸滑向下一工序，從而減輕了焊接人員的勞動強度，同時也能夠保證每個焊接點的焊接質量，另外本發明還具有結構簡單、制作容易、安全牢固可靠，能夠快速實現端框的焊接，同時也為罐式集裝箱自動生產線奠定基礎。
