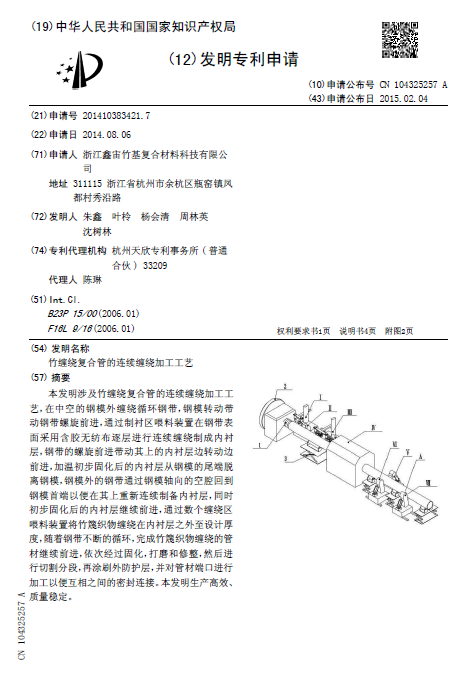

[發明公布] 竹纏繞復合管的連續纏繞加工工藝

申請公布號：CN104325257A

申請公布日：2015.02.04

申請號：2014103834217

申請日：2014.08.06

申請人：浙江鑫宙竹基復合材料科技有限公司

發明人：朱鑫; 葉柃; 楊會清; 周林英; 沈樹林

地址：311115浙江省杭州市余杭區瓶窯鎮鳳都村秀沿路

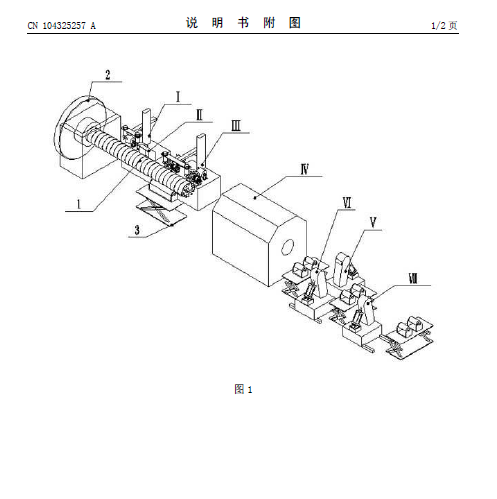

摘要： 本發明涉及竹纏繞復合管的連續纏繞加工工藝，在中空的鋼模外纏繞循環鋼帶，鋼模轉動帶動鋼帶螺旋前進，通過制襯區喂料裝置在鋼帶表面采用含膠無紡布逐層進行連續纏繞制成內襯層，鋼帶的螺旋前進帶動其上的內襯層邊轉動邊前進，加溫初步固化后的內襯層從鋼模的尾端脫離鋼模，鋼模外的鋼帶通過鋼模軸向的空腔回到鋼模首端以便在其上重新連續制備內襯層，同時初步固化后的內襯層繼續前進，通過數個纏繞區喂料裝置將竹篾織物纏繞在內襯層之外至設計厚度，隨著鋼帶不斷的循環，完成竹篾織物纏繞的管材繼續前進，依次經過固化，打磨和修整，然后進行切割分段，再涂刷外防護層，并對管材端口進行加工以便互相之間的密封連接。本發明生產高效、質量穩定。
