[發明公布] 一種自動圓環成型裁剪焊接裝置

申請公布號：CN104325261A

申請公布日：2015.02.04

申請號：2014105034625

申請日：2014.09.26

申請人：黎昌源

發明人：黎昌源

地址：廣西壯族自治區桂平市下灣鎮鄧明村良殿屯97號

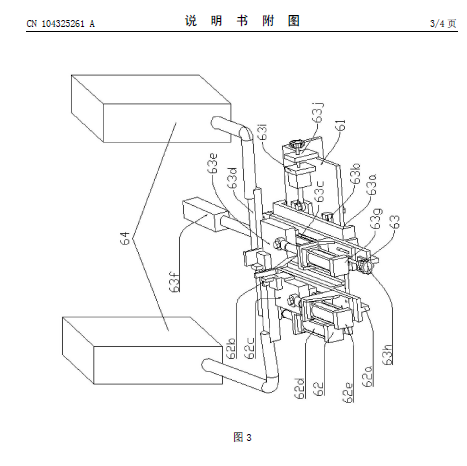

摘要： 本發明公開了一種自動圓環成型裁剪焊接裝置。本發明的目的在于提供一種改進的自動圓環成型裁剪焊接裝置。本發明包括機架以及設在機架上的調直組件、成型組件、剪切器和控制器，所述控制器與所述調直組件、成型組件、剪切器連接，所述調直組件與所述成型組件相配合，其特征在于：所述成型組件前側設有輔助板，所述輔助板下方設有與所述控制器連接的焊接組件，所述焊接組件包括焊接臺以及設在焊接臺上的左焊接組和右焊接組，所述左焊接組和右焊接組連接有焊接電源，所述左焊接組與右焊接組相配合，通過自動的焊接組件來實現一臺機器上實現調直、成型、剪切和焊接等工序，具有結構緊湊、方便實用、生產快速的特點。
