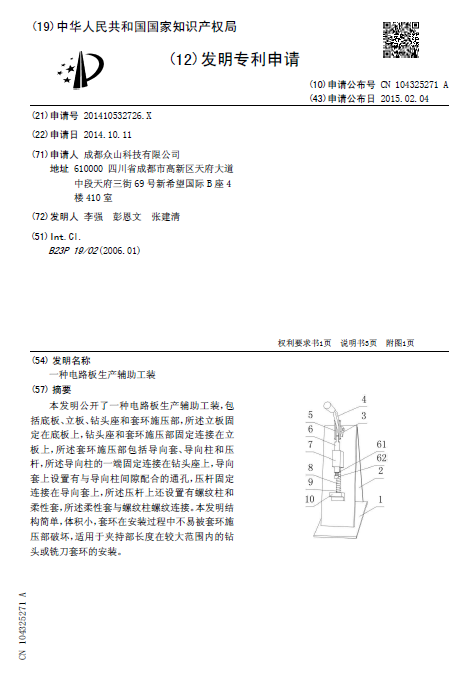

[發明公布] 一種電路板生產輔助工裝

申請公布號：CN104325271A

申請公布日：2015.02.04

申請號：201410532726X

申請日：2014.10.11

申請人：成都眾山科技有限公司

發明人：李強; 彭恩文; 張建清

地址：610000四川省成都市高新區天府大道中段天府三街69號新希望國際B座4樓410室

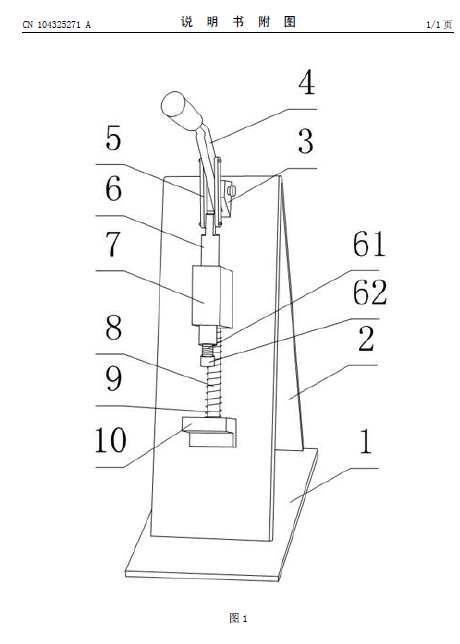

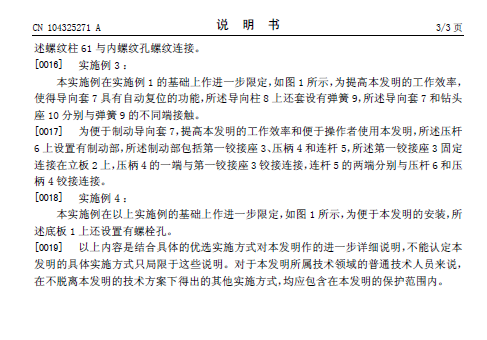

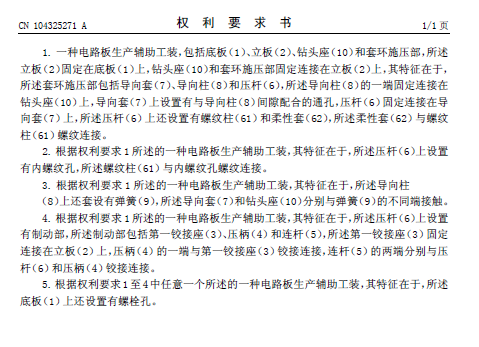

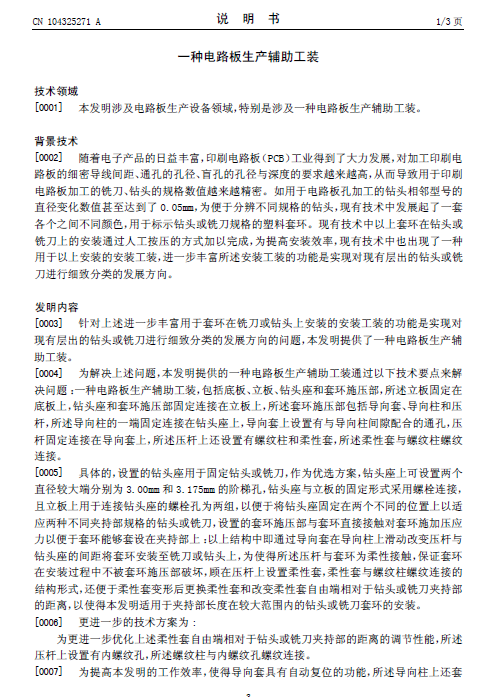

摘要： 本發明公開了一種電路板生產輔助工裝，包括底板、立板、鉆頭座和套環施壓部，所述立板固定在底板上，鉆頭座和套環施壓部固定連接在立板上，所述套環施壓部包括導向套、導向柱和壓桿，所述導向柱的一端固定連接在鉆頭座上，導向套上設置有與導向柱間隙配合的通孔，壓桿固定連接在導向套上，所述壓桿上還設置有螺紋柱和柔性套，所述柔性套與螺紋柱螺紋連接。本發明結構簡單，體積小，套環在安裝過程中不易被套環施壓部破壞，適用于夾持部長度在較大范圍內的鉆頭或銑刀套環的安裝。
