[發明公布] 一種感載比例閥總成彈簧工裝

申請公布號：CN104325273A

申請公布日：2015.02.04

申請號：2014105659392

申請日：2014.10.22

申請人：重慶長安汽車股份有限公司

發明人：何超仁; 賈飛; 劉鵬; 馬濤; 張同; 呂凌志; 李海霞; 陳小莉; 王培玉; 劉芳

地址：400023重慶市江北區建新東路260號

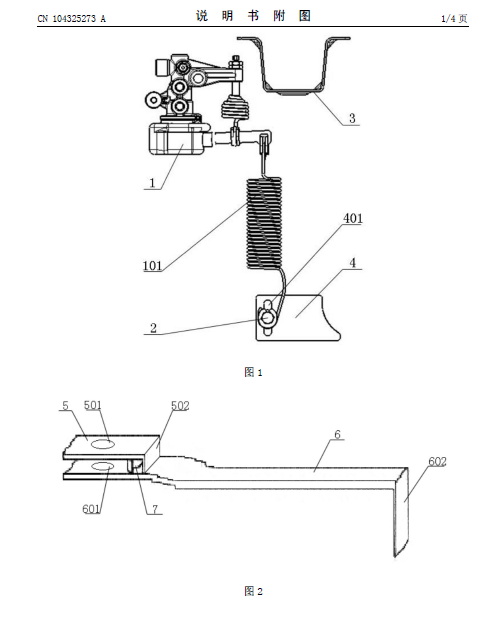

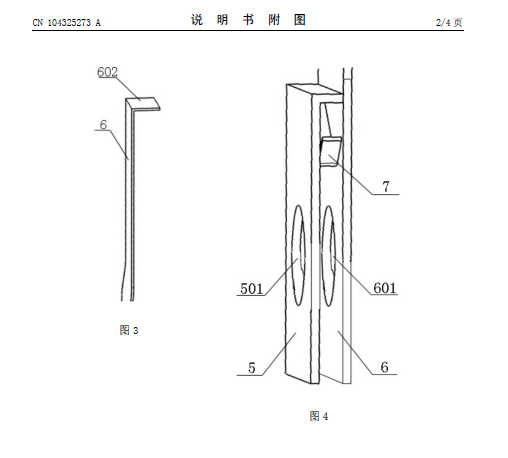

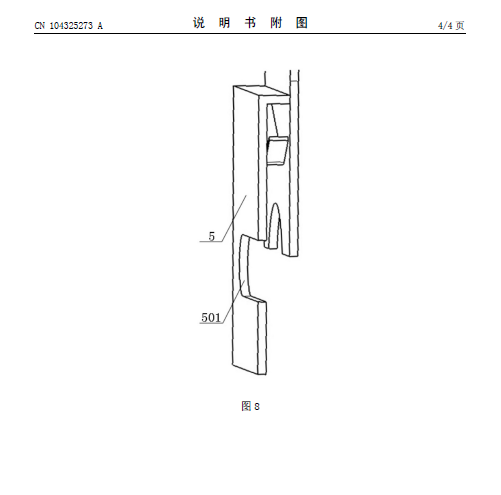

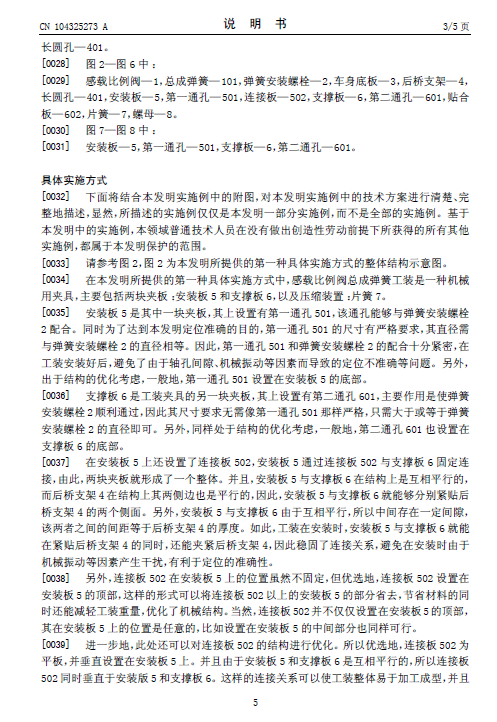

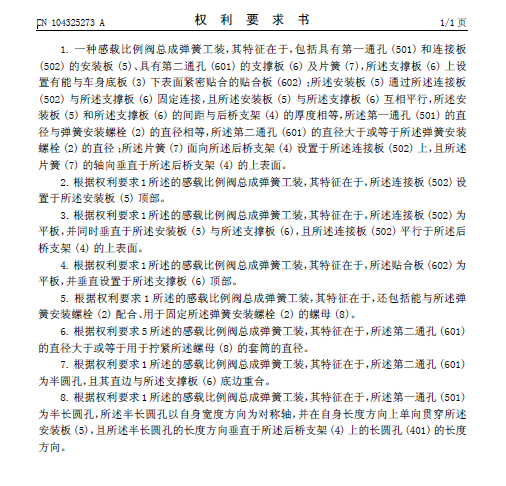

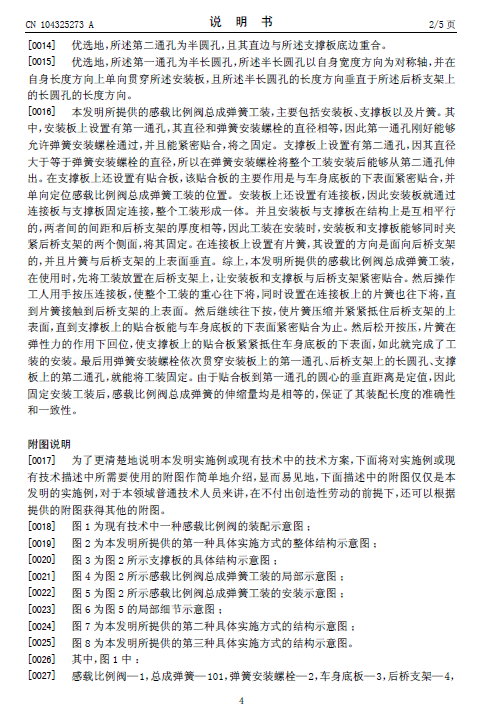

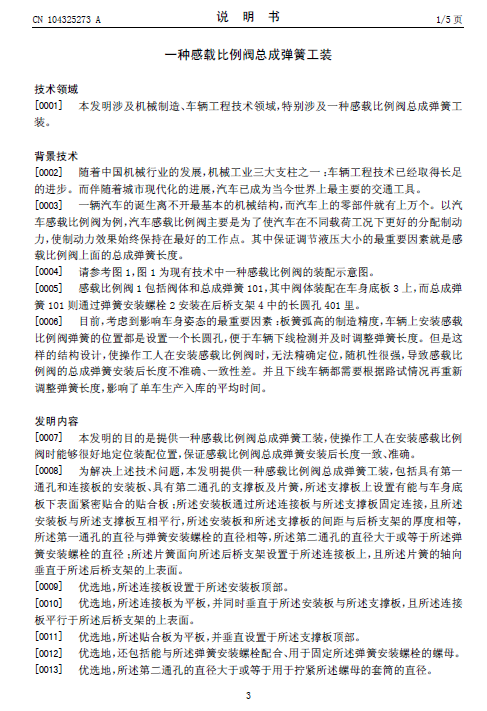

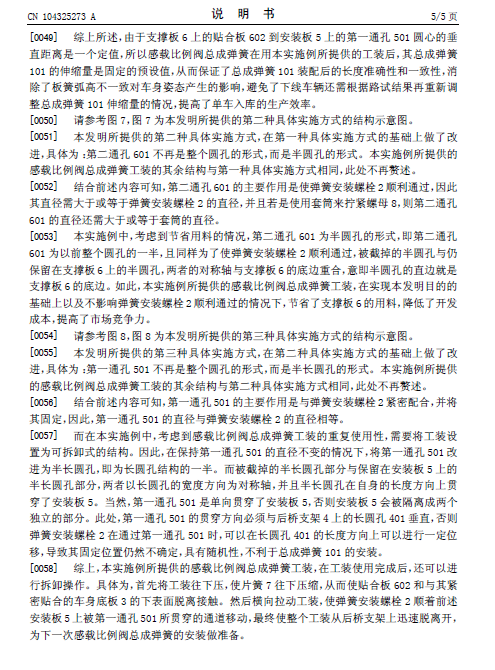

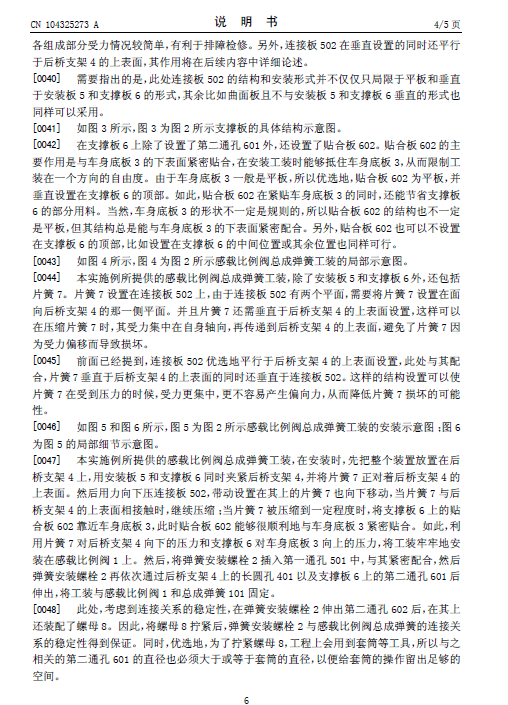

摘要： 本發明公開了一種感載比例閥總成彈簧工裝，包括具有第一通孔和連接板的安裝板、具有第二通孔的支撐板及片簧，所述支撐板上設置有能與車身底板下表面緊密貼合的貼合板；所述安裝板通過所述連接板與所述支撐板固定連接，且所述安裝板與所述支撐板互相平行，所述安裝板和所述支撐板的間距與后橋支架的厚度相等，所述第一通孔的直徑與彈簧安裝螺栓的直徑相等，所述第二通孔的直徑大于或等于所述彈簧安裝螺栓的直徑；所述片簧面向所述后橋支架設置于所述連接板上，且所述片簧的軸向垂直于所述后橋支架的上表面。本發明所公開的感載比例閥總成彈簧工裝，通過片簧的壓縮，將工裝固定在車身底板和后橋支架之間，然后用彈簧安裝螺栓將工裝固定。
