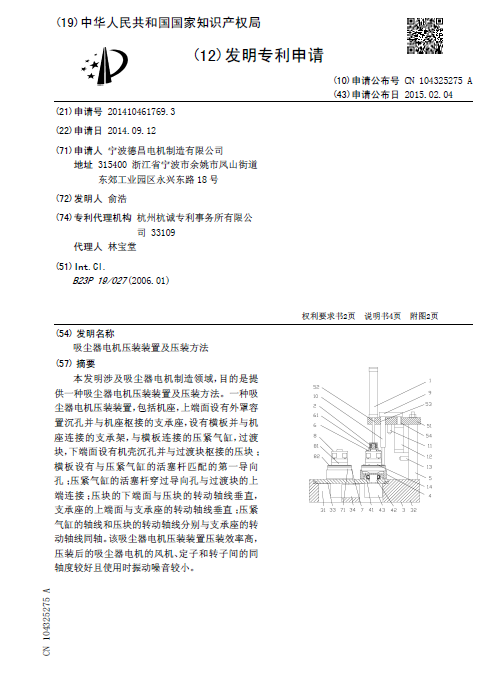

[發明公布] 吸塵器電機壓裝裝置及壓裝方法

申請公布號：CN104325275A

申請公布日：2015.02.04

申請號：2014104617693

申請日：2014.09.12

申請人：寧波德昌電機制造有限公司

發明人：俞浩

地址：315400浙江省寧波市余姚市鳳山街道東郊工業園區永興東路18號

摘要： 本發明涉及吸塵器電機制造領域，目的是提供一種吸塵器電機壓裝裝置及壓裝方法。一種吸塵器電機壓裝裝置，包括機座，上端面設有外罩容置沉孔并與機座樞接的支承座，設有橫板并與機座連接的支承架，與橫板連接的壓緊氣缸，過渡塊，下端面設有機殼沉孔并與過渡塊樞接的壓塊；橫板設有與壓緊氣缸的活塞桿匹配的第一導向孔；壓緊氣缸的活塞桿穿過導向孔與過渡塊的上端連接；壓塊的下端面與壓塊的轉動軸線垂直，支承座的上端面與支承座的轉動軸線垂直；壓緊氣缸的軸線和壓塊的轉動軸線分別與支承座的轉動軸線同軸。該吸塵器電機壓裝裝置壓裝效率高，壓裝后的吸塵器電機的風機、定子和轉子間的同軸度較好且使用時振動噪音較小。
