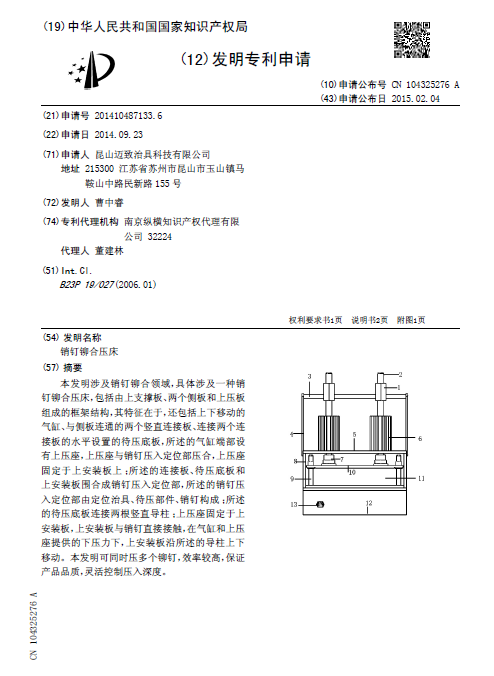

[發明公布] 銷釘鉚合壓床

申請公布號：CN104325276A

申請公布日：2015.02.04

申請號：2014104871336

申請日：2014.09.23

申請人：昆山邁致治具科技有限公司

發明人：曹中睿

地址：215300江蘇省蘇州市昆山市玉山鎮馬鞍山中路民新路155號

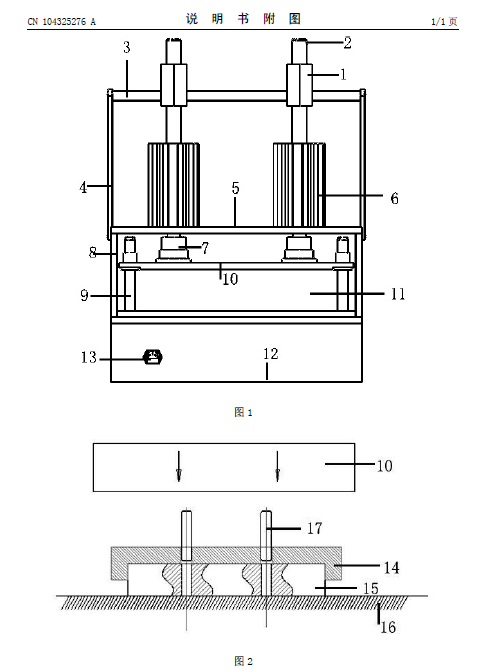

摘要： 本發明涉及銷釘鉚合領域，具體涉及一種銷釘鉚合壓床，包括由上支撐板、兩個側板和上壓板組成的框架結構，其特征在于，還包括上下移動的氣缸、與側板連通的兩個豎直連接板、連接兩個連接板的水平設置的待壓底板，所述的氣缸端部設有上壓座，上壓座與銷釘壓入定位部壓合，上壓座固定于上安裝板上；所述的連接板、待壓底板和上安裝板圍合成銷釘壓入定位部，所述的銷釘壓入定位部由定位治具、待壓部件、銷釘構成；所述的待壓底板連接兩根豎直導柱；上壓座固定于上安裝板，上安裝板與銷釘直接接觸，在氣缸和上壓座提供的下壓力下，上安裝板沿所述的導柱上下移動。本發明可同時壓多個鉚釘，效率較高，保證產品品質，靈活控制壓入深度。
