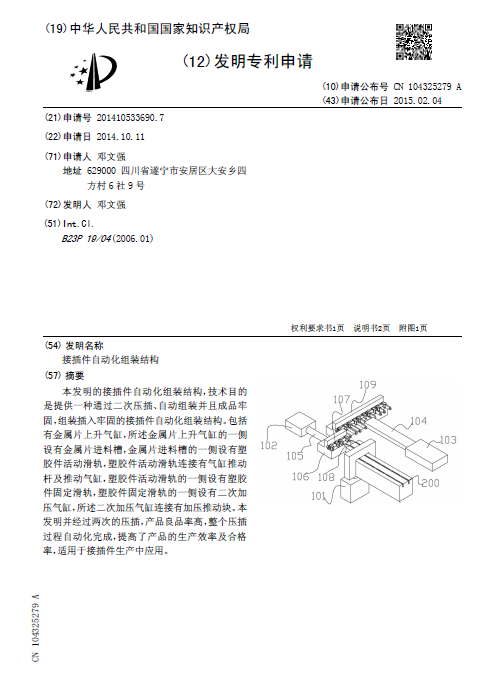

[發明公布] 接插件自動化組裝結構

申請公布號：CN104325279A

申請公布日：2015.02.04

申請號：2014105336907

申請日：2014.10.11

申請人：鄧文強

發明人：鄧文強

地址：629000四川省遂寧市安居區大安鄉四方村6社9號

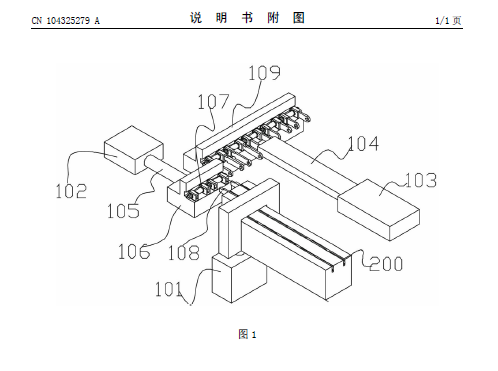

摘要： 本發明的接插件自動化組裝結構，技術目的是提供一種通過二次壓插、自動組裝并且成品牢固，組裝插入牢固的接插件自動化組裝結構。包括有金屬片上升氣缸，所述金屬片上升氣缸的一側設有金屬片進料槽，金屬片進料槽的一側設有塑膠件活動滑軌，塑膠件活動滑軌連接有氣缸推動桿及推動氣缸，塑膠件活動滑軌的一側設有塑膠件固定滑軌，塑膠件固定滑軌的一側設有二次加壓氣缸，所述二次加壓氣缸連接有加壓推動塊。本發明并經過兩次的壓插，產品良品率高，整個壓插過程自動化完成，提高了產品的生產效率及合格率，適用于接插件生產中應用。
