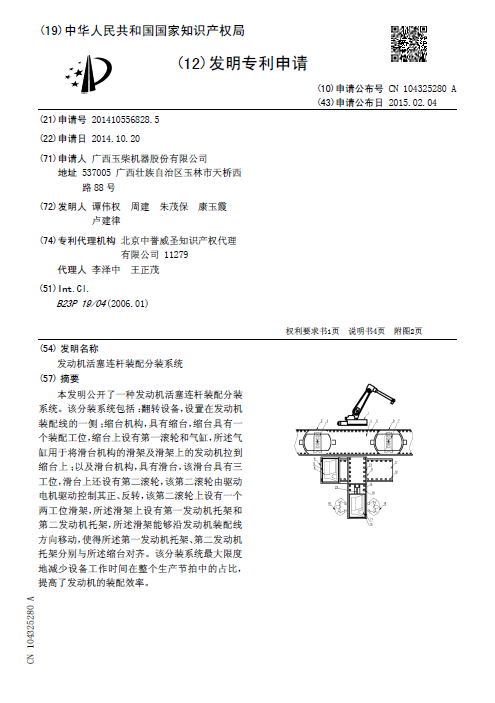

[發明公布] 發動機活塞連桿裝配分裝系統

申請公布號：CN104325280A

申請公布日：2015.02.04

申請號：2014105568285

申請日：2014.10.20

申請人：廣西玉柴機器股份有限公司

發明人：譚偉權; 周建; 朱茂保; 康玉霞; 盧建律

地址：537005廣西壯族自治區玉林市天橋西路88號

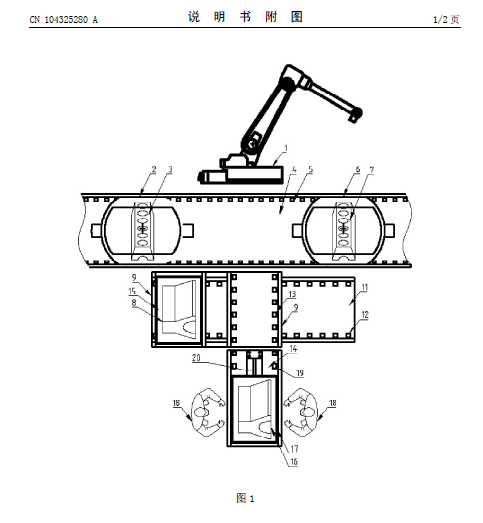

摘要： 本發明公開了一種發動機活塞連桿裝配分裝系統。該分裝系統包括：翻轉設備，設置在發動機裝配線的一側；縮臺機構，具有縮臺，縮臺具有一個裝配工位，縮臺上設有第一滾輪和氣缸，所述氣缸用于將滑臺機構的滑架及滑架上的發動機拉到縮臺上；以及滑臺機構，具有滑臺，該滑臺具有三工位，滑臺上還設有第二滾輪，該第二滾輪由驅動電機驅動控制其正、反轉，該第二滾輪上設有一個兩工位滑架，所述滑架上設有第一發動機托架和第二發動機托架，所述滑架能夠沿發動機裝配線方向移動，使得所述第一發動機托架、第二發動機托架分別與所述縮臺對齊。該分裝系統最大限度地減少設備工作時間在整個生產節拍中的占比，提高了發動機的裝配效率。
