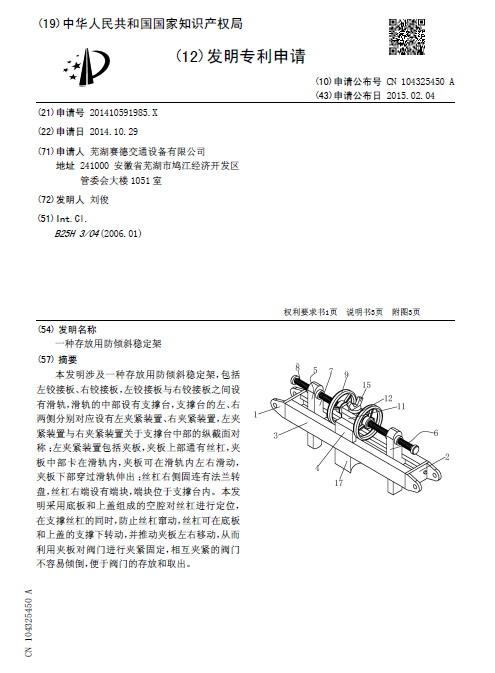

[發明公布] 一種存放用防傾斜穩定架

申請公布號：CN104325450A

申請公布日：2015.02.04

申請號：201410591985X

申請日：2014.10.29

申請人：蕪湖賽德交通設備有限公司

發明人：劉俊

地址：241000安徽省蕪湖市鳩江經濟開發區管委會大樓1051室

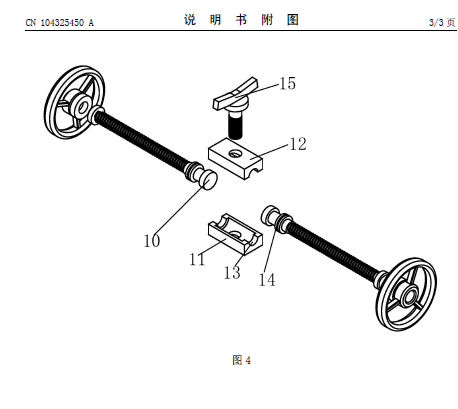

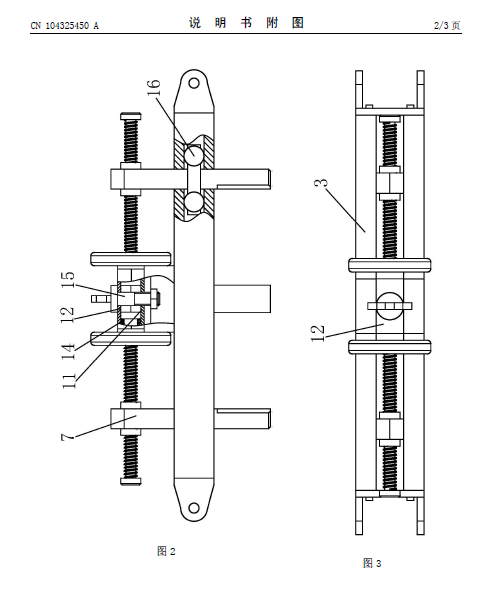

摘要： 本發明涉及一種存放用防傾斜穩定架，包括左鉸接板、右鉸接板，左鉸接板與右鉸接板之間設有滑軌，滑軌的中部設有支撐臺，支撐臺的左、右兩側分別對應設有左夾緊裝置、右夾緊裝置，左夾緊裝置與右夾緊裝置關于支撐臺中部的縱截面對稱；左夾緊裝置包括夾板，夾板上部通有絲杠，夾板中部卡在滑軌內，夾板可在滑軌內左右滑動，夾板下部穿過滑軌伸出；絲杠右側固連有法蘭轉盤，絲杠右端設有端塊，端塊位于支撐臺內。本發明采用底板和上蓋組成的空腔對絲杠進行定位，在支撐絲杠的同時，防止絲杠竄動，絲杠可在底板和上蓋的支撐下轉動，并推動夾板左右移動，從而利用夾板對閥門進行夾緊固定，相互夾緊的閥門不容易傾倒，便于閥門的存放和取出。
