[發明公布] 一種自動開槽機

申請公布號：CN104325525A

申請公布日：2015.02.04

申請號：2014105896487

申請日：2014.10.29

申請人：浙江戀尚家居品有限公司

發明人：陳園芳

地址：314415浙江省嘉興市海寧市黃灣鎮尖山新區安仁路6號

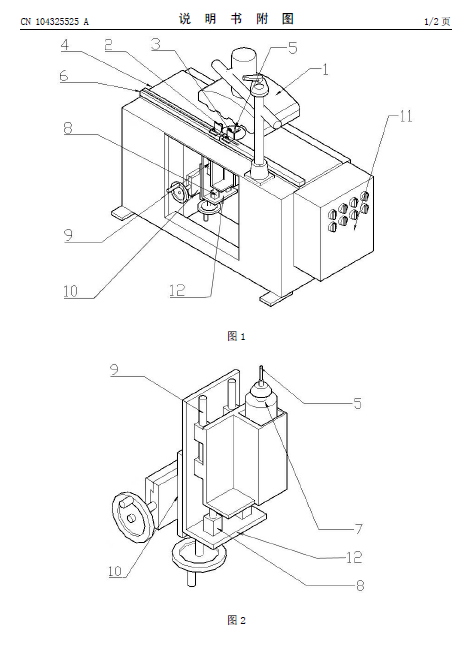

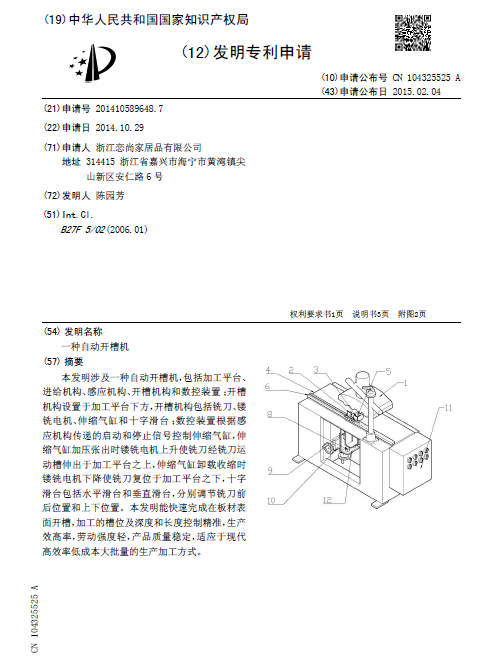

摘要： 本發明涉及一種自動開槽機，包括加工平臺、進給機構、感應機構、開槽機構和數控裝置；開槽機構設置于加工平臺下方，開槽機構包括銑刀、鏤銑電機、伸縮氣缸和十字滑臺；數控裝置根據感應機構傳遞的啟動和停止信號控制伸縮氣缸，伸縮氣缸加壓張出時鏤銑電機上升使銑刀經銑刀運動槽伸出于加工平臺之上，伸縮氣缸卸載收縮時鏤銑電機下降使銑刀復位于加工平臺之下，十字滑臺包括水平滑臺和垂直滑臺，分別調節銑刀前后位置和上下位置。本發明能快速完成在板材表面開槽，加工的槽位及深度和長度控制精準，生產效高率，勞動強度輕，產品質量穩定，適應于現代高效率低成本大批量的生產加工方式。
